霍爾電流傳感器的分類和測量原理是什么：

根據霍爾效應原理，除了霍爾效應原理外，霍爾電流傳感器還采用磁通門技術和磁阻技術來測量電流。磁通門技術的原理測量精度高于霍爾效應原理，一般用于高精度實驗室電流傳感器等檢測儀器的研發。以下是基于霍爾效應原理的電流傳感器。

霍爾電流傳感器分類

霍爾電流傳感器可以分為開環式霍爾電流傳感器和閉環式霍爾電流傳感器兩種測量方法。在結構上，這兩種類型的傳感器比開環式傳感器多了一個線圈，閉環式傳感器在精度上優于開環式傳感器。

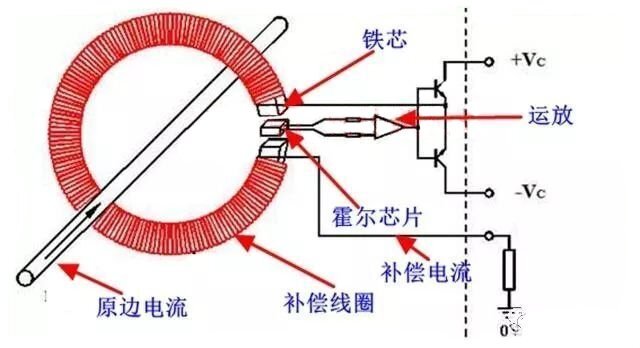

閉環式霍爾電流傳感器工作原理

與開環霍爾電流傳感器相比，閉環霍爾電流傳感器增加了一個補償線圈，線圈纏繞在鐵芯上。當電流傳感器通過鐵芯時，鐵芯感應到磁場，霍爾元件將磁場轉換成電壓。電壓放置后，驅動電路產生補償電流。補償電流通過線圈產生磁場，與原邊電流產生的磁場大小相反，從而抵消原邊磁場，處于磁平衡狀態。因此，補償電流是原邊電流縮放后的，縮放比例與補償線圈的匝數呈線性相關。連接霍爾電流傳感器也稱為：閉環電流傳感器

霍爾電流傳感器開環式測量原理

開環式霍爾電流傳感器由鐵芯制成.霍爾芯片.運輸?shù)汝P(guān)鍵部件組成。當電流通過鐵芯時，磁場會在鐵芯上感應，磁場會聚集在開口處，被霍爾元件感應，然后相應的電壓會被感應出來。電壓經過運輸處理后導出，運輸輸出的電壓信號與原邊電流滿足一定的線性相關性，從而將被測電流信號轉換成電壓信號。單片機可以通過取樣電壓信號來計算被測電流的大小，從而實現測量電流的功能。開環霍爾電流傳感器也叫直測式。由于體積有限，許多芯片級的霍爾電流芯片使用開環測量原理，例如ACS712.ACS758等。

霍爾電流關鍵部件-鐵芯

霍爾電流傳感器是一種由結構和電路緊密配合而成的產品，其中，霍爾元件的高度.位置，鐵芯材料.長度.橫截面積決定了商品的性能。在設計產品時，必須嚴格按照檢測范圍計算鐵芯的磁路長度。.鐵芯的橫截面積.磁間隔和霍爾芯片的高度。在霍爾電流傳感器的設計中，當然這部分的計算是重要的。

霍爾電流關鍵部件-霍爾部件

霍爾元件是霍爾電流傳感器中的關鍵元件，其性能影響商品的性能。霍爾元件的作用是在一定范圍內將磁通量轉換成電壓信號。如圖所示，霍爾元件將50mT磁通密度轉換為電壓信號。因此，在選擇芯片時，鐵芯產生的磁通密度一定不能超過50%mT。

電子電表使用模數轉換器來檢測電源電壓和從負荷（如房屋）中吸收的電流。為了以適當?shù)姆绞綑z查電源電流，應使用電流傳感器將從客戶負荷中吸收的電流轉換為模數轉換器檢測到的電壓。一種成這種轉換的特殊電流傳感器是分流器。

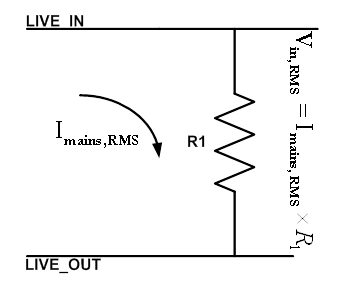

如圖所示，分流器根據歐姆定律運行——電源電流流過分流器的輸入端子，跨分流器導出端子的電壓進入模數轉換器進行檢查。由于跨分流器導出端子的電壓與流過分流器的電流成比例，因此通過適當?shù)谋壤蜃?，檢測到的電壓可以轉換回來表示電流。

電能計量系統中的分流器使用

注意，雖然該圖只顯示了分流器上的兩個端子，但在實踐中經常使用五個端子分流器。在該方案中，五個端子中的四個用于提供四個端子檢測功能，以便準確測量跨分流器的電壓。第五個端子不僅用于向電表提供電力，還用于測量傳輸?shù)娇蛻糌?fù)荷的電源電壓。

分離式電流傳感器的優點：

討論分離式電流傳感器的基本運行，即分流器，讓我們談?wù)勈褂梅至髌鞯囊恍┖锰帲?/span>

首先，它們沒有任何帶磁組件的簡單電流傳感器，不易被磁篡改，這與電流互感器不同(CT)傳感器。在市場上（包括電能盜竊問題令人擔憂），這是分流器經常被用作電流傳感器的原因。

此外，分流器也相對便宜。由于靜電計市場的成本限制，在單相電表中選擇分流器作為電流傳感器具有很大的吸引力。

分離式電流傳感器的另一個優點是：

分離式電流傳感器可以用來測量DC(DC)電流，這一點也和CT或者羅柯夫斯基線圈不同。這個優勢對于特定的應用程序特別有用。這樣的應用程序(可以從這個優勢中受益)是分流器用于服務器電源的分項測量，因?yàn)橐恍?shù)據服務器可以從中使用ups電源(UPS)的DC電力。

當觸摸高頻信號時，分流器還顯示比CT較低的諧波相移。這使得分流器的選擇成為電源質量監測器的有吸引力的選擇——電源質量監測器可以分析電壓和電流的諧波，以確保提供給消費者的電源電壓和客戶負荷產生的電流波的質量。

最終，與CT不同的是，分流器沒有任何固有的跨溫度或輸入電流相移；但請記住，這并不意味著沒有必要進行相位補償。由于其他相位移源（如抗混合疊濾波器）可導致電壓和電流之間的意外相移，相位補償仍然需要在功率因素較小時保證高精度。

在這種情況下，這確實意味著當輸入電流或溫度發生變化時，可能會根據選擇CT相位偏差發生變化。因此，使用電流互感器時的系統相位偏差大于使用分流器時的系統相位偏差。這種較大的相位偏差變化會使簡單準確的相位校正變得更加困難，從而可能導致跨溫度或電流測量的功率偏差發生變化。

隨著5G基站耗電量的增加，檢測基站中的電流大小，管理設備的能耗成了非常重要的工作。

5G設備中多數使用48V以下的直流電源供電，普通的電流傳感器不能滿足電源中直流電流的檢測，這就需要用到可以檢測交流和直流電流的霍爾電流傳感器。

對應于48V以下的電源系統，選用隔離電壓比較低的電流傳感器會在成本上有優勢，我們來看一下能夠滿足5G系統200A以內的霍爾電流傳感器的可選型號。

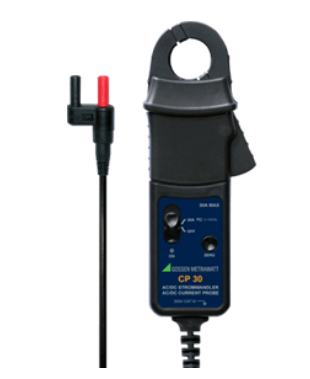

電流傳感器產品規格型號選型

* CP 30: DC or ACpeak, CP 330 / 1100 / 1800: DC or ACRMS

　　電流傳感器，是一種檢測裝置，能感受到被測電流的信息，并能將檢測感受到的信息，按一定規律變換成為符合一定標準需要的電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。

電流傳感器是什么以及電流傳感器的選型和使用特點：

電流傳感器是一種檢測裝置，可以感覺到被測量電流的信息，并可以根據某些規則將檢測到的信息轉換為電信號或其他符合某些標準要求的方式，以滿足信息傳輸、處理、存儲、顯示、記錄和控制的條件。

電流傳感器，又稱磁傳感器，可用于家用電器、智能能源、電池車、風能發電等，在日常生活中可用于許多磁性傳感器，如計算機磁盤、指南針、家用電器等。

電流傳感器是一種有源模塊，例如霍爾器件、運放、末級電源管，都需要同時工作電源和功耗。

(1)傳感器的工作電流。直接檢查類型(無放大)功耗:最大功耗5.mA；直接檢查放大耗電量：±20mA；磁補償式功耗：20輸出電流；20輸出電流的最大工作電流消耗2倍。功耗可以根據工作電流的消耗來計算。

(2)輸出端集中連接大電解便于降噪。

(3)電容位uF，二極管為1N4004。

(4)變壓器根據傳感器器的功耗。

電流傳感器如何選擇？

A，在選擇電流傳感器時，要注意空間布局是否一致；

B，在選擇電流傳感器時，要注意穿孔尺寸是否能保證電線能通過傳感器；

C，選擇電流傳感器時，應注意現場應用環境是否有高溫、低溫、高濕冷、強震等特殊環境；

使用電流傳感器的說明

A，接線時注意接線端子的外露導電部分，盡量避免ESD對于影響，需要具有專業施工經驗的工程師對產品進行接線操作。電源、輸入和輸出連接線必須正確連接，不得移動或反向連接，否則可能導致貨物損壞。

B，商品安裝應用環境應無導電粉塵和腐蝕性

C，強烈的振動或高溫也會對商品造成損壞，必須注意使用場所。

電流傳感器的特點：

1.體型小，重量輕，安裝方便

2.檢測范圍廣:可測量直流、交流、脈沖、三角波型等任意波型的電流和電壓。，甚至可以忠實地反映暫態峰值電流和電壓信號；

3.高測量精度:其測量精度優于1%，適用于任何波型的測量。一般變壓器是感性元件，接入后影響被測信號波型，一般精度為3%~5%，僅適用于50Hz正弦波形。

4.線性好：優于0.2%。

5.動態性能好：響應時間快，可小于1us;一般互感器的響應時間為10~20ms。

工作頻段寬：0~1000KHz可以測量頻率范圍內的信號。

6.可靠性高，平均無故障工作時間長：平均無故障時間>510小時。

7.過載能力強，檢測范圍大：0-幾十安培~過萬安培。

8.快速響應速度：最快響應時間僅為1us。

電流傳感器是一種檢測裝置，可以感覺到被測量電流的信息，并可以根據某些規則將檢測到的信息轉換為電信號或其他形式的信息，以滿足信息的傳輸、處理、儲存、顯示、要求記錄和控制。

電流傳感器，稱磁傳感器，可用于家用電器、智慧能源、電瓶車、風能發電等。在我們的生活中使用了許多磁性傳感器，比如電腦磁盤、指南針、家用電器等。

霍爾電流傳感器是一種有源模塊，如霍爾器件、運放、最后的電源管，要工作電源，而且還有功耗。

1、輸出端集中連接大電解便于降噪。

2、電容位uF，二極管為1N4004。

3、變壓器根據傳感器器的功耗。

4、傳感器工作電流。

直接檢查(無放大)功耗:最大功耗5.mA；直接檢查放大耗電量：±20mA；磁補償式功耗：20導出電流；20導出電流的最大工作電流消耗2倍。功耗可以根據工作電流的消耗來計算。

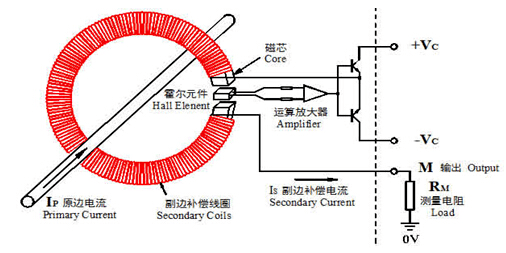

高精度霍爾電流傳感器在使用中的優勢：

（1）使用非常方便，取一個LT100－C類型電流傳感器，在M端和電源零端串聯一個100mA連接工作電源的模擬表頭或數字萬用表，將傳感器套在電線回路上，可以準確顯示主回路0~100A電流值。

（2）非接觸性檢查。在進口產品的再改造和舊設備的技術改造中，體現了非接觸測量的優勢；電流值可以在不改變?cè)O(shè)備電氣接線的情況下測量。

（3）使用分流器的缺點是不能通過電氣隔離，并且存在插入損耗。電流越大，損耗越大，體積越大。

我們還發現，分流器在檢查高頻大電流時具有不可避免的電感，不能真正傳遞測量的電流波型，更不用說非正弦波型了。

高精度霍爾電流傳感器完全消除了分流器的缺點，精度和輸出電壓值可以與分流器相同，如精度0.5、1.0級，50級輸出電壓.75mV和100mV均可。

（4）對于傳統的電流和電壓互感器，雖然在規定的正弦工作頻率下，且在規定的正弦工作頻率下具有較高的精度，但其適當?shù)念l帶非常窄，無法傳輸直流。

此外，在工作過程中存在激磁電流，因此這是一個電感器件，因此它只能在響應時間幾十個ms。

眾所周知，電流互感器的二次側一旦打開，就會產生高壓危害。使用微機檢測需要多路信號采集，人們正在尋找隔離和采集信號的方法。

電流電壓傳感器繼承了變壓器原輔助邊緣可靠絕緣的優點，解決了變送器價格高、體積大、變壓器配置等缺陷，為微機檢測等自動管理系統帶來了模數轉換的機會。在使用中，電流傳感器輸出信號可以直接輸入到高阻抗模擬儀表頭或數字面板表中，也可以進行二次處理。模擬信號提供給自動化裝置，模擬信號提供給計算機接口。

在3KV上面的高壓系統，電流，電壓傳感器可以配合傳統的高壓互感器，取代傳統的電力變送器，方便模數轉換。

(5)指定頻率的傳統檢測元件.由于波型、響應滯后等諸多因素的限制，新一代霍爾電流電壓傳感器、電流電壓傳感器和真正有效的分支無法適應大功率變流技術的發展AC/DC轉換器組合成一個集成的變送器，已經成為一個眾所周知的好的檢測模塊。

此外，電子和電力設備也變成了高頻.模塊化、組件化、智能化的發展，使設備設計師游刃有余，這將是電子電力技術史上劃時代的根本變化。

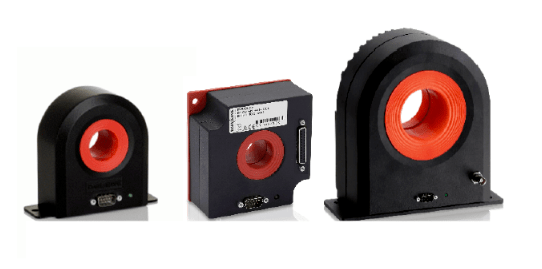

    交流直流電能表用于監測1-相位交流直流系統，最大電流可達300A交流電流和400A直流電流，最大電壓可達800V交流電流和1000V直流電流。它們直接通過主導體上的開口插入。電流測量是用電流法從測量線中分離出來的。

    交流/直流電流互感器具有測量不同頻率范圍電流的能力，是監測光伏系統、電池充電系統、UPS系統、變頻驅動器和工業過程的理想方案。

    CamilleBauer電流傳感器SIRAXBT7200主要特點

    智能?靈活?簡單

    由PBT制成的防破壞塑料外殼

    符合UL94V0標準的阻燃和自熄滅

    雙向能量測量

    最大輸入電流高達800VAC/1000VDC

    最大輸入電壓高達300VAC/400VDC

    電流與測量電路分離

    通過配置軟件進行配置

    串口RS485Modbus/RTU

    DIN導軌或墻壁安裝，用于垂直或水平位置

    CamilleBauer電流傳感器SIRAXBT7200技術參數

    鉗形電流表是重要的電氣儀表之一，又稱卡式表和鉗形表，主要用于測量運行中電路的電流。它分為交流鉗形電流表和直流鉗形電流表，交流鉗形電流表主要用于測量交流電路，直流鉗形電流表用于測量直流電路中的電流。

    1。使用前根據被測對象是交流還是直流選擇交流鉗形電流表或交直流雙鉗形電流表。

    2。待測導線應置于夾窗中心。一次只能測量導體的一相電流，不可能同時將多相導體夾在窗口中。

    3。在測量之前，應估計測量電流的大小，以選擇適當?shù)姆秶Ｈ绻麩o法估計范圍，可以先選擇最大范圍，然后逐漸縮小到精確范圍。小范圍不能用來測量大電流，以免造成損壞。

    4。鉗形電流表的鉗口結合面必須清潔明亮，否則應擦拭干凈，測量時鉗口應緊閉，使用后鉗形電流表應放在清潔干燥的房間內。

    5。使用鉗形電流表時，注意電壓水平。測量時戴上絕緣手套和膠鞋。不要觸碰其他設備或墻壁，以免發生安全事故。觀察測量結果時要特別注意周圍環境，保持頭部。帶電部件有安全距離。

    6。測量低壓熔斷器和水平布置的低壓母線的電流時，熔斷器和母線的每相應采用絕緣材料進行保護和絕緣，避免相間短路，并注意不要接觸其他帶電部件。

    鉗形電流表由活動鉗子、扳手、刻度盤、二次繞組、變壓器和測試引線組成。測試引線用于測量電阻和電壓。

    使用時，首先檢查儀表外觀，外觀無損傷，絕緣良好；其次根據測量電流的電壓等級選擇儀表。低壓電平表只能測量低壓系統的電流；鉗形電流表不能測量裸露的導線中的電流應由兩個人操作，戴上絕緣手套，現在放在絕緣墊上。

    使用時，要將扳手用力扳開鉗口，使被測導線置于鉗口中心，然后松開扳手，使鉗口緊閉，仔細觀察儀表讀數，穩定準確后記錄，退出儀表。在高位置后關閉檔位。
