柔性電流傳感器所述電流傳感器包括：導電線圈，其繞制在磁芯上，用于傳輸電流信號，其中，所述磁芯是內部有填充物、可彎曲的彈性絕緣軟管；電磁屏蔽外殼，其包裹在導電線圈的外部并與磁芯同步彎曲，所述電磁屏蔽外殼用于屏蔽電流傳感器外部的電場信號并為待測電流的磁場進入導電線圈提供路徑。

    柔性電流傳感器接口，其位于磁芯和電磁屏蔽外殼的兩端，用于將磁芯和電磁屏蔽外殼的兩端對接成環狀，或者將對接成環狀的磁芯和電磁屏蔽外殼的兩端打開；信號電纜接頭，其用于將導電線圈輸出的電流信號通過信號電纜傳輸至電流信號測量儀器，其中，所述信號電纜接頭的外殼和芯線分別與導電線圈的兩端電氣連接。

    柔性電流傳感器線圈為固定環形閉合環或者是不可調節的可打開的環結構。該監測導體穿過該電流傳感器線圈，傳統的電流傳感器難以與不同尺寸或形狀的異體一起使用。使用閉合環傳感器需要一種斷開連接的監測異體，使得該監測異體能夠穿過該環。

柔性電流傳感器選型和應用！

柔性電流互感器能夠進行交流大電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測，柔性電流傳感器可以拓展您現有儀表更多可能性，將儀表的交流電流量程拓展到3000A，安全等級達到CATIV600V。

柔性電流互感器易于操作且堅固耐用，而自身的柔性探頭，可以使您輕松應對狹小空間的測量。裝備上附帶的示波器轉換頭，探頭所檢測的數據就能在示波器上呈現，滿足用戶對于快速響應，可持續觀察測量過程的需求。
    柔性電流傳感器線圈部分無任何裸露金屬導體，非接觸測量，安全可靠；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量范圍寬、精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境。

　　電流鉗傳感器AC/DC CP30_CP330_CP1100開發用于精確非接觸式的交直流電流的測量,這些傳感器非常適合精準電流測量這要感謝新的霍爾效應技術。

　　電流鉗傳感器AC/DC CP30_CP330_CP1100功能特性:AC-DC電流測量用于萬用表的真有效值；高精度：1%；自動關機用于延長電池工作時間變比系數可以在大多METRAHIT多用表中直接設置；一個按鍵即能數值置零；測量分類CATIII/300V。

    鉗形電流表一般的是用來測試交流電流的.它是根據交流蝸流原理制成,與變壓器有點想似,通過電磁磁感應獲得信號的.量直流的電流表都是用串在電路上使用的,但是從理論上,做成直流鉗表是可能行的通的。

    鉗形電流表的工作原理：鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開;被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口，當放開扳手后鐵心閉合。穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連接的電流表便有指示-----測出被測線路的電流。鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5~5級。為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。

    鉗形電流表使用方法

    1、首先正確選擇鉗型電流表的電壓等級，檢查其外觀絕緣是否良好，有無破損，指針是否擺動靈活，鉗口有無銹蝕等。根據電動機功率估計額定電流，以選擇表的量程。

    2、在使用鉗形電流表前應仔細閱讀說明書，弄清是交流還是交直流兩用鉗形表。

    3、由于鉗形電流表本身精度較低，在測量小電流時，可采用下述方法:先將被測電路的導線繞幾圈，再放進鉗形表的鉗口內進行測量。此時鉗形表所指示的電流值并非被測量的實際值，實際電流應當為鉗形表的讀數除以導線纏繞的圈數。

    羅氏線圈的二次輸出為電壓信號，電壓信號大大小與一次電流信號的變化率成正比，需要積分器將信號還原為與一次電流信號成正比的信號。

    輸出跳動說明輸入變化不是恒定的，實際上，正弦波的變化率就不是恒定的，其變化率也是正弦信號。

    如果你測量的是有效值，而一次是穩定的正弦波，那么波動是由干擾造成的，再線路的末端加一個適當大小的電阻（如250Ω）可以提高抗干擾能力。

    柔性線圈帶電電纜識別儀工作原理是將4節干電池經電子技術變換為識別所需的大功率特殊信號，此信號通過專用發射鉗加在待識別帶電電纜的一點，根據電磁感應原理，在該電纜沿線必然產生與發射信號規律一致的感應信號，在測試現場用柔性線圈（羅斯線圈）采樣、放大，逐一檢測現場所有電纜，根據手持接收機指示即可準確找出所加信號之電纜（即待識別電纜）。

    1、直流電壓的測量：測量前先將鉗形表的檔位旋鈕調到直zhi流電壓的檔位，將鉗形表的表筆接到所需測量的設備電壓上，注意紅色表筆接電壓正極，黑色表筆接電壓負極。

    2、交流電壓的測量：測量前先將鉗形表的檔位旋鈕調到交流電壓的檔位，將鉗形表的表筆接到需測量交流電壓的的設備上，測量交流電壓不用區分正負極。

    3、交流電流的測量：測量前先將鉗形表的檔位旋鈕調到交流電流的檔位，將鉗形表的鉗子夾在需要測量電流的線路外面，則屏幕會顯示所測量線路的電流大小，注意所測線路必須是單根。

    4、直流電流的測量：測量前先將鉗形表的檔位旋鈕調到直流電流的檔位，將鉗形表的鉗子夾在需要測量電流的線路外面，則屏幕會顯示所測量線路的電流大小。

    鉗形表是一種用于測量正在運行的電氣線路的電流大小的儀表，可在不斷電的情況下測量電流。鉗形表實際上是一個電流互感器，卡住的電線就相當于互感器一次線圈，當電線中有電流時，就會在表的鐵芯中產生磁通，然后在表是二次線圈中感應出電流，這個電流就等于一次線圈中的電流乘以一次線圈的匝數（就是一根電線，所以是一匝）除以二次線圈的匝數，然后根據這個關系，就可以換算出電線中的電流了。

    鉗型電流表一般的是用來測試交流電流的.它是根據交流蝸流原理制成,與變壓器有點想似,通過電磁磁感應獲得信號的.量直流的電流表我都是用串在電路上使用的,但是從理論上,做成直流鉗表是可能行的通的.我記得曾經在初中試驗時,用一根磁化針一條細線,平行的懸在直流導線上方,磁化針可根據電流方向指示的。

    當鉗形電流表夾入一條相線時，就等于有了一次繞組。此時工作電流就在鉗形電流表鐵心回路感應出磁通，磁通穿過二次繞組感應出二次電壓并在二次負載中形成電流。這個二次電流的大小和一次電流成正比，這樣表頭指示的數值就可以間接地反映一次工作回路電流的大小。所以它不需要斷開電路測量電流。

    鉗形電流表是一種用于測量正在運行的電氣線路的電流大小的儀表，無需斷開電源和線路即可直接測量運行中設備的工作電流。除此之外，還可測量交、直流電壓、電阻及通過試驗。

    使用鉗形電流表應注意的事項

    1.測量前應估計初步測電流的大小，選擇合適的量程。

    2.測量時被測載流導線應放在鉗口內的中心位置，以免發生誤差。對電流較少導線的測量，為了提高準確性，如果條件許可，也可將被測導線多繞幾圈，再放進鉗口中進行測量，實際電流值等于儀表的讀數除以導線圈數。

    3.測量過程中如出現噪聲，則是鉗口與導線接觸不良，可將鉗口重新開合一次，若噪聲仍然存在，可用汽油對鉗口進行清洗后再測量。

    鉗形電流表測量操作方法

    1.交流電源測量。將開關旋至ACA1000A擋。保持開關處于放松狀態。按下扳機打開鉗口，鉗住一根導線，讀取數值。如果讀數小于200A，應將開關旋至ACA200A，以提高讀數的準確性。

    2.交、直流電壓的測量。測直流電壓時，開關旋至DCV1000擋，測交流電壓時，開關旋至ACV750V擋，保持開關處于放松狀態。將紅表筆接“VΩ”端，黑表筆接“COM”端，然后將紅黑表筆并聯到被測電路，讀出的數值為電路的實際電壓。

    3.電阻的測量。將開關旋至適當量程的電阻擋。保持開關處于放松狀態。紅表筆按“VΩ”端，黑表筆接“COM”端。將紅黑表筆分別接被測電阻的兩端，讀出的數值則為被測電阻的實際阻值。

    4.通斷測試。將開關旋至200Ω擋，紅表筆接“VΩ”端，黑表筆接“COM”端。如果表內蜂鳴器發聲，則說明紅黑表筆之間的電阻小于50±2.5Ω。

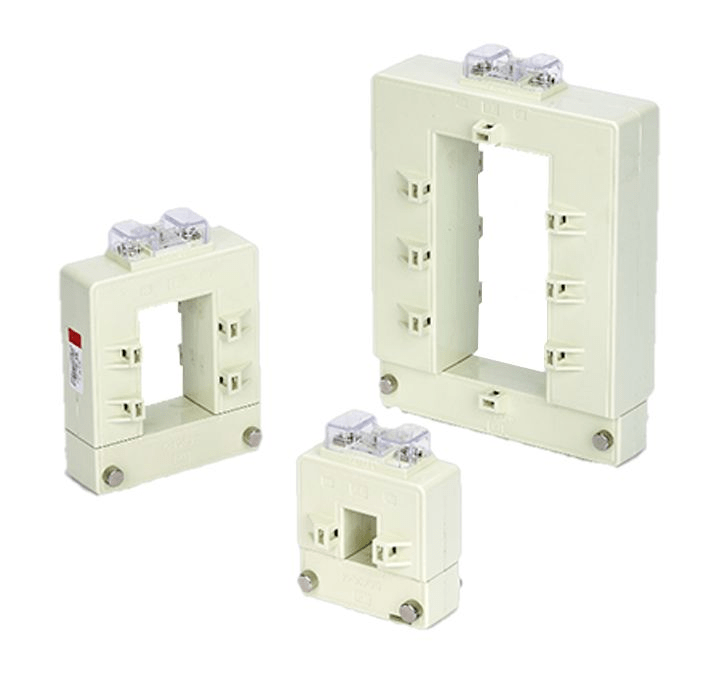

    1、電流互感器主要是指在交流場合，用帶鐵心的線圈，測量母線、一次側的電流。她也可以測量直流電流，可以是單鐵芯，也可以是雙鐵芯，一般有輔助直流繞組。這種結構簡單，可靠，速度慢。電流互感器的工藝和設計復雜，一般精度5%，達到0.5%很難，相位問題大，補償也困難。

    2、電流傳感器是廣義的概念，現在一般是指二次儀表，而且特指半導體和微電子的領域，例如霍爾傳感器，光纖傳感器。半導體電流傳感器是使用方便的商品，響應速度快，補償和校正容易，精度可達到千分之一。

    無論電流互感器還是電壓互感器，其原理都與變壓器一樣。

    不同的是：電流互感器二次出來的是與一次電流成正比的二次電流，其電壓很低；而電壓互感器二次出來的是與一次電壓成正比的二次電壓，其電流很小。

    所以，電流互感器用于向保護和測量供給與一次稱比例的電流信號，而電壓互感器用于向保護和測量供給與一次稱比例的電壓信號。

    電流傳感器的作用一般是采樣，也就是把被測電路中的電流值通過電磁感應或者電阻，變成電壓值，然后用專門的模數轉換器轉換成數字信號進行分析處理，核心控制器可以根據檢測到的信號調整FET的導通程度，進而改變被控電路中的電流值。

    電流感應器：通過測量置于電流路徑上的電阻上的壓降來監視電流的電路（盡管存在著其它技術，例如磁相關技術，但這里的討論僅限于并聯電阻電流測量）。電流傳感器輸出一個與通過測量路徑的電流成比例的電壓或電流。

    傳統上，電流感應主要用于電路保護和報告。但是隨著技術的發展，電流感應作為一種監視性能的手段而變得日漸重要，而監視性能的最終目的是改善它。
