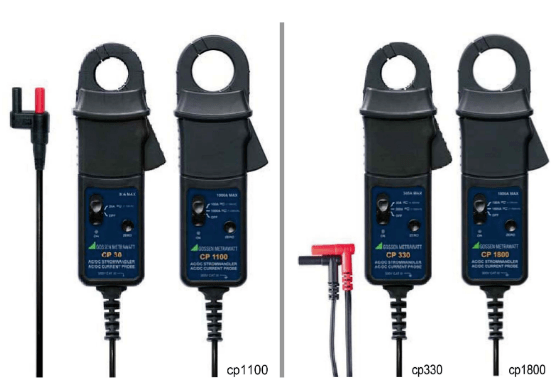

    如果你有鉗表和電流表很好辦，先用萬用表測下線圈有沒有短路，接入電路工作，電流互感器輸出直接接5A電流表，用鉗表測母線的實際電流，對比電流表的電流，知道互感器的倍數乘以電流表應與鉗表差不多，誤差太大就有問題了。

    常見回答：

    哪一種更貼切一點？

    如何鑒別電流互感器好壞?

    首種回答

    針對高壓電流互感器：電流互感器的二次回路中只能帶很小的阻抗，因此在正常工作時趨短路狀態，聲音很小，而故障時聲音較大。接地應良好，對電容型電流互感器一次繞組末屏引出線應可靠接地。油浸式互感器應不會出現滲油現象。另外，當電流互感器二次繞組或回路短路時，電流表、功率表指示為零；電流互感器二次回路開路時，故障點端子會擊穿冒火。

    進行以下測量

    1、繞組的絕緣電阻；

    2、介質損失；測量值應符合相關規定

    第二種回答

    1,外觀:電流互感器外殼、絕緣、線圈等是否有老化、電擊、燒焦等痕跡.以下是指500V以下的電流互感器,用500V兆歐表檢查。

    2,初級線圈通路,不能斷路。

    3,次級線圈通路,不能斷路。

    4,初級線圈與次級線圈不能通路。

    5,用500V兆歐表檢查絕緣電阻,初級線圈與次級線圈對外殼絕緣大于0.38兆歐。

    6,用電流夾鉗表監測電流比值是否正確.(主要是檢查線圈內部匝間是否有局部短路現象)

    電流互感器CT（CurrentTransformer）是繼電保護獲取電流的關鍵。CT飽和將導致電流測量出現偏差，影響繼電保護的正確動作，特別是對差動保護影響較大。

    1.暫態飽和、穩態飽和

    暫態飽和：僅在暫態過程中飽和，并且會逐漸退出飽和狀態，如下圖所示（二次電流I2）。

    穩態飽和：過了暫態過程后，處于穩態時仍處于飽和狀態，如下圖所示（二次電流I2飽和）。

    2.CT飽和電流去了哪里？

    CT飽和時，測量電流偏差較大，這部分偏差的電流去了哪里呢？

    電流互感器CT也是按照變壓器基本原理工作的，下面以變比為1的變壓器來說明CT的工作原理。

    (1)正常運行時（未飽和）

    變壓器負載電流與電源一次電流基本相等。

    為什么說基本相等呢？揭開變壓器的面紗，原來還有勵磁支路的勵磁電流。

    顯然，勵磁電流Im越小，CT誤差就越小，而勵磁電流Im越大，CT誤差就越大。

    (2)CT飽和時

    當CT達到飽和狀態后，CT一次電流繼續增加，但CT二次電流幾乎不再增加，CT勵磁電流卻顯著增加，這就是CT飽和時測量偏差變大的根本原因。

    3.影響CT飽和的因素

    勵磁支路的伏安曲線，藍色段為線性工作區，紫色段為飽和工作區，兩段交點為飽和點。顯而易見，過了飽和點之后，勵磁電流顯著增加。

    CT偏離飽和點越遠，CT勵磁電流越大。

    在相同的電流下，CT二次負載阻抗越大，CT就越容易進入飽和。

    4.CT飽和電流波形特征

    CT飽和時，CT二次電流出現“殘缺”，表現為明顯的諧波分量。

    穩態飽和：以3、5、7次等奇次諧波為主。

    暫態飽和：諧波更豐富，除了3、5、7等奇次諧波，還有0次（直流）、2次等偶次諧波。

    5.進一步的思索

    故障開始一段時間，短路電流很大，但CT并沒有飽和，這是為什么？

    如果二次負載阻抗為零，CT還會飽和嗎？

    如果二次負載阻抗為純電抗，CT飽和電流又有哪些特征？

    互感器(俗稱CT)、電壓互感器(俗稱PT)是電力系統中的重要設備，與電流表、電壓表、功率表、頻率表等測量?jī)x表、繼電保護、自動勵磁調整等裝置相連，在安裝和維修時接線的正確與否，直接與電力系統安全穩定運行緊密相連。

    電流、電壓互感器的規格、品種分超高壓、高壓、低壓，各種變比的互感器的數量和接線方法，主要是由供電電壓及供電方式來決定的。

    在單相回路中僅有一個回路，這樣可用一臺電流互感器來測量回路中的電流，我們實際使用的電燈的回路中就是采用這種方式。在三相三線的電氣回路中，因?yàn)闆]有相線和中性線間負荷，便可以用兩臺電流互感器，接成V型接線的方式，接二只電流表測量電流。

    這種接線方法：是將兩只電流表，接在二次線圖的公用導線上，為了節約器材和簡化接線，在三相負荷基本平衡時，也可以用一臺電流互感器接一只電流表參考使用。同時在三相三線式的回路里，有時也采用三臺電流互感器接成角型接線，分別測量三相電流，在三相四線制供電系統中，應安裝三臺電流互感器分別供電流表使用，接線方式可采用星形接線。

    電流互感器的初級繞組繞有粗線，通常與被測電流的負載串聯在一起，通常只有一匝或幾匝，流經初級繞組的電流等于負載電流；其次級繞組的匝數多于電線。將其連接至電流表或功率計的電流線圈。因?yàn)殡娏鞅砘蚬β视?jì)的電流線圈的電阻很小，所以電流互感器的次級等效于短路。

    1.電流互感器可以第二次短路，但不能斷開；電壓互感器可以第二次斷開，但不能短路；

    2.對于次級側的負載，變壓器的初級內部阻抗很小，甚至可以忽略不計；

    3.正常運行中，電流互感器的磁通密度接近飽和值，故障發生時磁通密度降低；當電流互感器正常工作時，磁通密度很低，而當電流互感器正常工作時，初級側的短路電流會變得非常大。

    4.電流互感器是一種用于測量電網高壓的特殊變壓器。它可以根據指定的比率將高壓轉換成低壓，然后將其連接到儀表進行測量。

     電壓互感器，無論一次電壓是多少伏，而二次電壓一般被指定為100伏，以提供電壓表，功率計，電度表和繼電器的電壓線圈所需的電壓。

    1.單臺電流互感器接線：只能反映單相電流的情況，適用于需要測量一相電流的情況。

    2.三相完全星形接線和三角形接線形式電流互感器接線：三相電流互感器能夠及時準確了解三相負荷的變化情況。

    3.兩相不完全星形接線形式電流互感器接線：在實際工作中用得多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

    4.兩相差電流接線形式電流互感器接線：也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用少的繼電器完成三相過電流保護，節省投資，兩相差電流接線形式電流互感器接線。

    電流互感器，本質而言是一種變壓器之類的東西，它把一次側的大電流，變成1-5A的小電流，供一些儀表顯示用，只是因?yàn)槎蝹?cè)負載阻抗非常小，在工作時候，二次側這邊幾乎處于短路狀態。

    電流互感器的線圈之間，雖然是隔離的，假如二次回路沒有接地，一次側的高壓通過兩側線圈之間的分別電容以及二次側對地的分布電容分壓，高壓電直接竄入二次側上，這個高壓電壓大小，取決于二次側對地分布電容的大小，當二次側接地了，這個分布電容為零了，高壓電，會直接引入大地，人即使碰到了，也不會觸電。

    電流互感器既然是一種特殊的變壓器，輸出和輸出側都是隔離的，沒有直接的回路關系，接不接地，的確都可以正常工作，接地的意義，主要是防止一次側高壓竄入二次側，引起安全問題，有點類似三相四線制中的零線的作用那種意思，三相不平衡時候，電流可以通過零線流回去，保護了設備用電安全。

    電流互感器的接地，都是單點接地，這種實際是保護接地，正常工作時候，對地并不會形成回路，也不會有電流流入大地中。

    一、電流互感器的作用：1.將一次系統的大電流變換為二次側的小電流，使得測量、計量?jī)x表和繼電保護等裝置標準化、小型化，并降低了對二次設備絕緣的要求。

    2.將一次系統的電流信息準確傳遞到二次側相關設備。

    3.將二次設備以及二次系統與一次系統高壓設備在電氣方面很好的隔離，保證了二次設備和人身的安全。

    二、電流互感器二次繞組使用原則

    1.電流互感器二次繞組選用不得造成死區：電流互感器常見的一種故障是油箱底部繞組對地閃絡，原因是頂部端蓋密封不嚴，漏水，導致底部積水而引起繞組絕緣損壞。

    2.電流互感器二次不得開路：電流互感器相當于內阻很大的電流源，會在二次側產生高電壓，危及二次設備及人數安全。

    3.電流互感器備用繞組需可靠短接，使用復變比的繞組時，嚴禁將不用的抽頭短路。

    4.選用合適的準確度級：而對于保護使用的繞組一般準確度要求不是很高，除滿足額定電流下不超過規定值，要求在較大短路電流下有較好的傳變性，保證誤差不超過規定值。

    電流互感器裝小瓷套端放在母線側，是考慮當大瓷套對地閃絡放電，引起的單相接地故障，不致成為母線側故障。

   電流互感器的二次負載阻抗如果超過了其容許的二次負載阻抗．為什么準確度就會下降?

    電流互感器二次負載阻抗的大小對互感器的準確度有很大影響。這是因?yàn)?，如?a data-mid="965" href="http://www.fschangbo.com/a/565.html">電流互感器的二次負載阻抗增加得很多，超出了所容許的二次負載阻抗時，勵磁電流的數值就會大大增加，而使鐵芯進入飽和狀態，在這種情況下，一次電流的很大一部分將用來提供勵磁電流，從而使互感器的誤差大為增加，其準確度就隨之下降了。

    用于差動保護的電流互感器，要求其鐵芯好，還要加大鐵芯截面，為什么？

    在系統正常運行或差動保護范圍外部短路時，差動保護兩端電流互感器的電流數值和相位相同，應沒有電流流入差動繼電器，但實際上這兩套電流互感器的特性不可能完全相同，勵磁電流便不一樣，二次電流不會相等，繼電器中將流過不平衡電流。為了減少不平衡電流，必須改進電流互感器的結構，使其不致飽和，或選用損耗小的特種硅鋼片制作鐵芯，并加大鐵芯截面。

本文會著重分析到的霍爾式，在遍及工業與生活的各大領域中，電流檢測是不容忽視的一個重要市場門類。傳統上，常見到的檢測技術包括電阻采樣式（Shunt），電流互感器式（Current Transformer），磁阻式（xMR）等。

霍爾式電流傳感器具有當今業界技術成熟和性價比最高等特點，因而廣受行業內人士的喜愛；能檢測的范圍涵蓋DC和AC，電流從A級到kA級，靈敏度適中。

霍爾式又可以分為閉環式和開環式電流互感器。從構造復雜度和性價比而言，開環式結構有著更高的綜合效益。開環霍爾檢測，主要有單芯片檢測技術，和霍爾檢測模塊技術兩種。單芯片技術對于小電流范圍和低功耗應用好。---線性霍爾傳感器

本文將針對霍爾電流模塊，著重探討其中的磁場學考量和電子設計因素，以幫助您進行模塊設計。

我們知道，霍爾效應利用垂直磁場中的霍爾板，感應出與磁場成正比的電壓（即霍爾電壓）的原理，進行磁場測量?，F(xiàn)實世界中的磁場源無非三種，磁鐵是其中一種，而導體流過的電流，也是重要的一種。根據安培右手螺旋定則，直導線電流，產生環繞導線方向的磁場。

但是，當單純依靠電流產生磁場時，由于相對自由的散布在空間，非常容易受到外在雜散磁場影響。比如，其他通電導線，或者附近電機的磁場都有可能完全混淆到磁場中，使原本的待測電流信號不可辨分。

檢測磁鐵為例的霍爾效應示意圖

霍爾式電流傳感器構造原理：

作為基本的磁學原理，所有各條磁感線具有永不相交和各自閉合的特性。當使用帶氣隙的磁環時，由于磁環本身為軟磁（Soft Iron）材料的導磁（magnetic conduction）特性，使電流產生的磁場匯聚到磁環中，并在氣隙中產生均勻磁場（homogeneousfield）。由此，很容易直觀理解其結構的兩大優點，外在雜散磁場對氣隙中的磁場影響小到可以忽略，并且在氣隙中磁場因獲得額外增益而得以加強。---電流傳感器

在氣隙狹小的空間中，磁環方案的電流檢測獲得出色的抗干擾、抗共模特性。

假設氣隙的大小是g（mm)，如圖所示。而導線通過的電流為I（A），則磁感強度B（mT）可以由以下經驗公式計算出

以電流為400A、氣隙大小是2.5mm為例，在氣隙內的區域，可以產生200mT(即2000Gauss)的磁場。

這時候，為了檢測該磁場，氣隙中需要一顆能夠處理200mT磁感應強度的線性霍爾電流傳感器芯片放置在氣隙中，它可以用來反映被檢測的電流。

電流測量的常用傳感器，一種是分流器，另一種就是霍爾電流傳感器?；魻?a data-mid="275" href="http://www.fschangbo.com/a/244.html">電流傳感器屬于依靠電磁特性檢測電流的傳感器。

霍爾電流傳感器的原理：

1 、霍爾效應是什么：

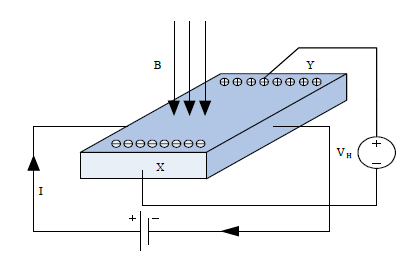

霍爾效應指的是，有小電流通過的一個半導體薄片置于磁場中，受到磁場作用影響電流發生偏轉，在控制電流的垂直方向上的半導體兩側形成了電壓差，該電勢差就是霍爾電壓?；魻栯妷旱拇笮。c磁場強度和半導體內通過的控制電流成正比。

根據霍爾電壓與磁場強度的正比例關系，設計裝置，提供恒定的控制電流，那么霍爾電流的大小就只收到磁場強度一個因素的影響，進而霍爾電壓的變化可以反應磁場強度的變化。而磁場是由相應電流產生的，與電流具有明確的聯動關系。這就是利用霍爾元件測量電流強度的基本原理。

2 、霍爾電流傳感器的應用類型

1）直檢式霍爾電流傳感器又叫開環式霍爾電流傳感器、直放式霍爾電流傳感器

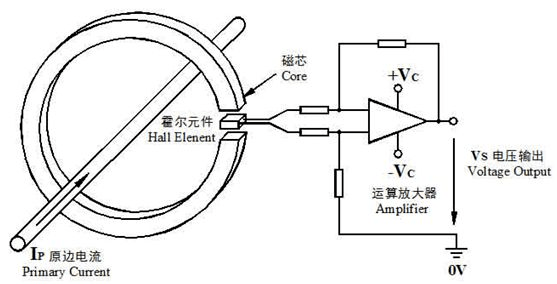

當在一根長導線中通以電流時，在導線的周圍會有磁場產生，該磁場的大小與通過導線的電流成正比。利用薄半導體片的霍爾效應，測量霍爾器件感應生成的電壓信號，經過放大器放大霍爾電壓后，可以直接測量霍爾電壓。直檢式霍爾電流傳感器的優點是電路簡單、成本較低、能量效率高、檢測范圍廣及電耗低等；缺點是精度、線性度較差、響應速度較慢、且溫漂較大。

2）磁平衡式霍爾電流傳感器，又叫閉環霍爾電流傳感器、零磁通霍爾電流傳感器、零磁通互感器

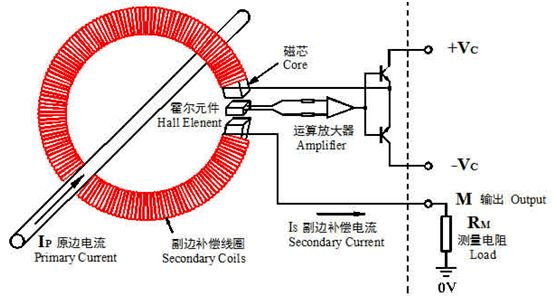

磁平衡式霍爾電流傳感器是依據磁場平衡原理工作的。原邊電流在聚磁環處所產生的磁場，使得霍爾元件上產生電壓偏差；

電壓信號傳遞給放大器后，經過放大的電流信號輸送給次級線圈（下圖中紅色繞組），在次級線圈上感應出的電流所產生的磁場，方向與原邊磁場相反。經過反復調整放大器輸出電壓， 原邊產生的磁場與次級線圈產生的磁場在氣隙處互相抵消，從而使得半導體薄片處于零磁通的環境中。

達到這種平衡狀態以后，檢測放大器輸出電流，推算得到原邊回路電流值。  磁平衡式霍爾電流傳感器的優點是精度高、響應時間快、溫漂小、線性度好及抗干擾能力強。缺點是測量范圍較固定，成本、能耗較高。
