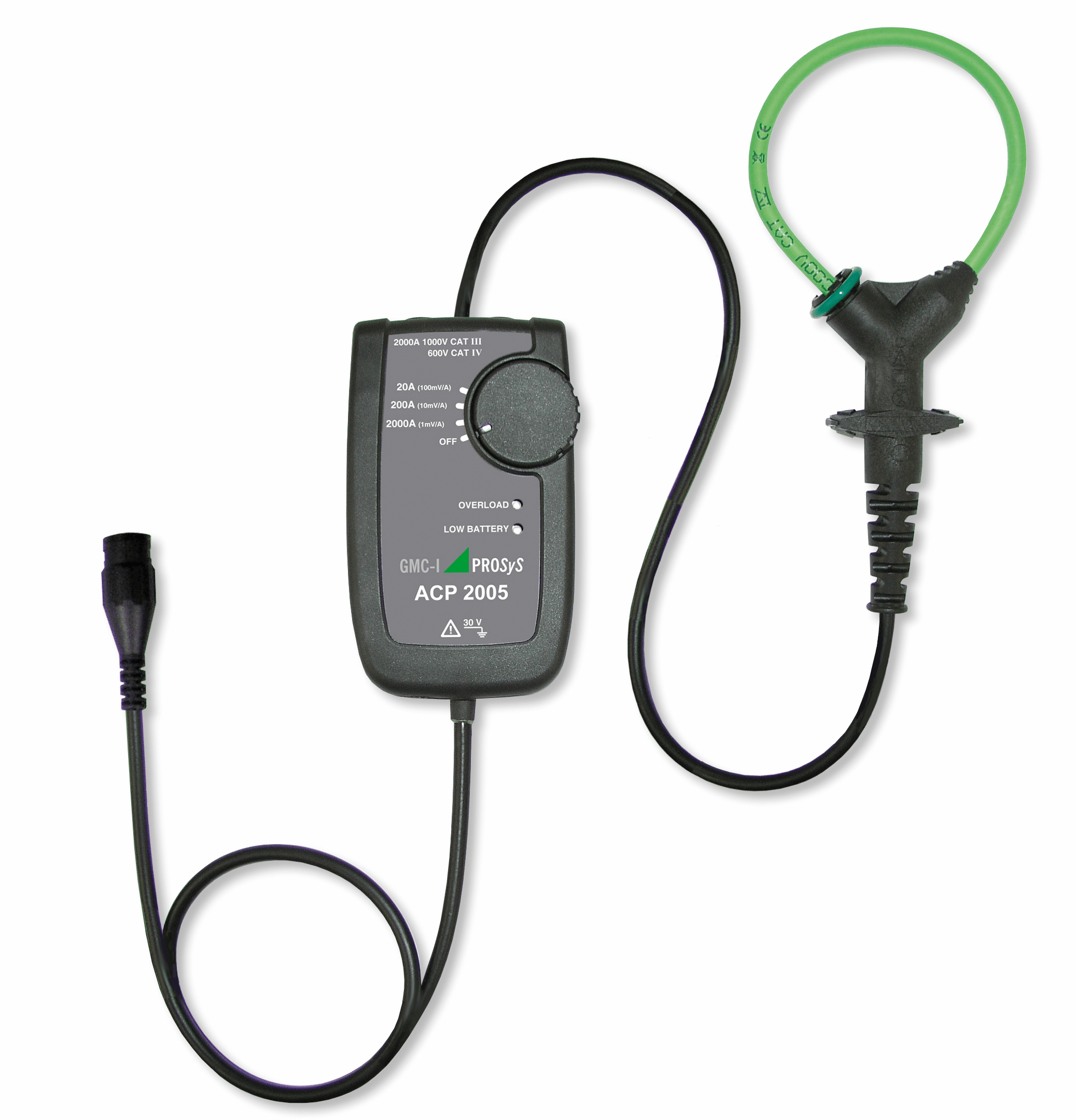

柔性羅氏線圈的應用場景

了解Rogowski羅氏柔性羅氏線圈多功能特性的好方法之一是考慮它們已經被用于的非常廣泛的應用。 這里給出的所有示例都是基于實際應用。

動力應用：旋轉裝置

測量電動機的起動瞬變

 在一些大型電動機的啟動過程中，用羅可夫斯基線圈測量電流波形。 線圈的使用是因?yàn)樗鼈兙哂辛己玫乃矐B(tài)測量能力。 線圈很容易安裝，作為臨時安裝在保險絲盒內。

發電機分相電流測量

發電機的各相繞組有時由兩個半相并聯組成。 兩個分離的半相電流的測量可以提供關于轉子和定子狀況的有用診斷信息。 羅可夫斯基線圈可以安裝在不干擾定子繞組和足夠緊湊的改造，即使繞組最初設計不適應分相測量

突然短路測試

突然短路試驗用于測量發電機時間常數。 需要這些信息來計算發電機在瞬態條件下的響應情況。測量短路電流的通常方法是使用電阻分流器。 與分流器相比，Rogowski羅氏線圈換能器的安裝更容

易、更便宜，它可能更準確，也不太可能干擾同時進行的其他工程工作。 羅可夫斯基線圈具有良好的瞬態響應能力，可以測量與短路瞬變相關的“直流偏移。

滑環感應電動機保護系統

電站采用大型滑環（繞轉子）感應電動機對鍋爐給水進行抽運。 羅可夫斯基線圈具有良好的低頻能力，可用于監測轉子電路，其中電流流動的滑動頻率約為1Hz。 這些測量可用于檢查電機調節器的性能，并可納入保護系統監測相位不平衡和接地故障。

測量在大型發電機框架內流動的電流

這些測量是作為研究的一部分，研究熱點和其他局部過熱在大型發電機定子的原因。 用柔性羅可夫斯基線圈測量定子鐵心漏磁引起的定子支撐框架電流。 羅戈斯基線圈之所以被使用，是因?yàn)樗鼈兛梢园惭b在只有少量空間的地方的“奇怪形狀”導體。

軸電流測量

長而靈活的Rogowski羅氏線圈被用來測量沿大型汽輪發電機軸流的電流。 軸流可能是軸承磨損過大等問題的原因。

監測電機控制中心

安裝了100多個Rogowski羅氏線圈，用于監測污水處理廠大型電機控制中心(MCC)的電流。 羅可夫斯基線圈是很容易安裝在MCC的緊湊型母線系統中。 由于母線系統的空間有限， 安裝傳統的電流互感器將非常困難。

電力應用：固定安裝

對不可中斷電源的故障測試。

對某核電站提供應急備用的大功率不間斷電源進行了測量。 在轉換為緊急備份期間，對供應品的電流輸出進行了監測，以確定電流波形是否有任何不連續性，可能對電站設備產生不利影響。

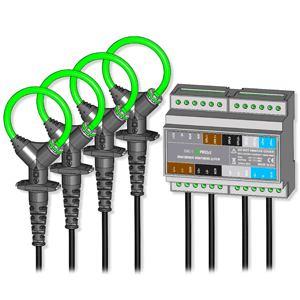

能源管理計量

柔性Rogowski羅氏線圈被廣泛用于能量管理測量，因?yàn)樗鼈兛梢院苋菀椎匕惭b在被測量的導體周圍，即   使導體周圍只有有限的空間。

電流互感器的精度校準

利用Rogowski羅氏線圈開發了一種技術，使電流互感器能夠在現場精確校準，而不需要將它們移除到   校準實驗室。 這將是有用的，如果電流互感器在使用中被損壞，例如火災，以測試它是否仍然正常工作。

監測電池充電器的波紋

羅可夫斯基線圈能夠測量一個小的交流電，它疊加在一個大的直流分量上。 這是因?yàn)樗鼈儾缓F，不像傳統的電流互感器那樣受到飽和問題的影響。 對發電機轉子勵磁中的紋波分量進行了類似的測量。

測量整流系統中的電流

a) 提供大型直流電源的整流系統經常使用幾個二極管或晶閘管并聯進行整流。 如果一個二極管或晶閘管發生故障，這不一定會導致整個整流系統的故障，但它會給其他整流器帶來額外的壓   力，這些整流器與之平行，導致早期故障。 通過監測單個整流電流故障，可以在它們導致災難性故障之前檢測和修復。 柔性羅氏線圈對這個應用是好的，因?yàn)樗鼈兛梢栽诳臻g有限的情況下  進行改造。 線圈被設計成適合圓形圓盤式晶閘管。

b) 羅可夫斯基線圈不能直接測量直流，但可以用來測量提供整流系統的交流電流，通過使用簡單的電路，可以構造來自整流器的直流電流。 這是一種測量大直流電流的令人驚訝的精確方法。該技術已被用于測量用于鋁生產的大電流直流電源中的發電機轉子電流和電流

測量功率，包括低功率因數情況

羅可夫斯基線圈可以在低相位誤差下進行精確的電流測量，因此它們?cè)?a data-mid="1264" href="http://www.fschangbo.com/a/607.html">功率測量中是有用的，特   別是當相位精度很重要時。 羅可夫斯基線圈的一個特別優點是即使在“夾”設備中也能保持精度。 閉合電流互感器是臭名昭著的錯誤，特別是相位錯誤，如果配合面不能很好地結合在一起。Rogowski羅氏線圈對末端失調引起的誤差不太敏感。

監測電流互感器二次

在一些電流互感器系統中，特別是與計量有關的系統中，重要的是二次回路不受干擾。 羅可夫斯基線圈可以用來監測二次電流，而不需要進行任何斷開。 使用Rogowski羅氏線圈可以確保沒有額外的阻抗被“反射”到二次電路中。

電弧爐電流

已經提供了幾個系統來測量電弧爐中的電極電流。 柔性羅可夫斯基線圈是一種緊湊和經濟的傳感器，用于測量非常大的電流

電力應用：輸配電

在大型復雜導體系統中追蹤接地故障。

這是一個有趣的項目，在大型發電機的主輸出連接中檢測到了接地故障。 直到故障被追蹤，發電機才能使用。 所涉及的導體非常大（直徑超過1米）。 使用一個長而靈活的Rogowski羅氏線圈， 故障在不到一個小時內被追蹤。 它是由斷路器內部安裝不良的絕緣墊圈引起的。 如果不拆除整個輸出連接系統，就很難看出這種故障是如何被發現的。

發電機主輸出端電流測量

圍繞主輸出端的外殼直徑可超過1米。 一個大的柔性Rogowski羅氏線圈可以用來測量這些連接中的電流。 這種能力在幾個應用程序中都很有用。

a) 臨時監控發電機輸出。

a) 在非常大的電流過載測試中監測電流，這些測試旨在檢查輸出連接系統是否能安全地在近距離短路中生存(即。 在輸出變壓器的發電機側)。

b) 檢查發電機輸出變壓器重大故障后輸出連接的完整性。  平行導體的電流共享

柔性編織線在發電機內部使用，以提供一條導電路徑，振動會導致剛性導體斷裂。 這些辮子通

常大量平行連接，重要的是電流在單個辮子之間均勻分布。

柔性羅氏線圈是一個很好的方法，以檢查電流在個別的辮子，因?yàn)樗麄儧](méi)有增加任何阻抗的導體被測量。 如果使用夾式電流傳感器，則CT的存在會降低被測辮中的電流。

測量變壓器周圍鋼結構的感應電流

大型變壓器冷卻管道中的電流在螺栓和法蘭處引起加熱。 一個靈活的Rogowski羅氏線圈被用來跟蹤電流和監測補救的有效性

測量輸電塔的接地電阻

為了電網系統的安全運行，輸電塔正確接地是非常重要的。 一個單獨的塔的接地很難檢查，因?yàn)橐粭l線上的所有塔都接地在一起。 長而靈活的Rogowski羅氏線圈可以包裹在塔的每一條腿上，以測量當塔的金屬和地球之間施加電壓時流向地球的電流，從而可以計算電阻。 利用這種技術，可以測量單個塔腿的電阻，或者通過電子求和電流來測量整體接地電阻。

開關設備和熔斷器的高電流測試

羅可夫斯基線圈提供了一個非常緊湊的傳感器，用于測量幾百千安培的電流，有時需要用于開關設   備和保險絲測試。 與傳統的電流互感器不同，它們具有很好的瞬態響應。 此外，它們可以被設計成響應非常低頻的電流，并且能夠準確地再現交流瞬變時發生的“直流偏移”電流。

 測量絕緣子下的泄漏電流

采用柔性羅氏線圈測量了一些高壓絕緣子的泄漏情況。 使用Rogowski羅氏線圈，而不是電阻分流提供隔離。 電流非常低（一些微安），有必要使用剛性線圈，它們比柔性線圈更敏感，有大量的初級匝數。

對地泄漏電流

線圈可以同時位于三相系統的所有三個導體周圍。 在一個健康的系統中，總電流應該是零。 非零總電流表示漏電。

脈沖電流

用脈沖測試設備進行測量

在測試過程中，Rogowski羅氏線圈通常用于測量電流，以確定閃電對飛機部件的影響，例如。 雷擊中的電流通?？梢栽趲孜⒚雰?nèi)上升20kA。

焊接電流測量

羅可夫斯基線圈被發現用于測量焊接過程中的電流。 這有助于使焊接過程更具重復性。 使用的線圈可以制成非常緊湊和易于安裝。

測量電磁發射器（軌道炮)的電流）

軌道炮是發射彈丸的電磁方法。 當前所需的電流通常是幾百萬安培，持續約1毫秒。 羅可夫斯基線圈是理想的應用。

一般來說，電流越大，Rogowski羅氏線圈就需要測量它。 軌道炮的測量系統只重幾百克！

鐵路應用

監測鐵路線路中的電流，以檢查信號電流

沿鐵路線路流動的信號電流是鐵路安全的一個非常重要的部分，因?yàn)樗鼈儽挥脕?lái)檢測列車在一段軌道上的存在。 不良的接頭和其他故障會干擾這些電流，并可能導致出于安全原因關閉鐵路系統的一段。 靈活的Rogowski羅氏線圈可以用來測量實際軌道中的電流，加快故障的檢測。 已經建立了一種特殊的軌道電流監測器，使這種測量能夠迅速進行，并且通過適當?shù)臑V波，可以在幾百安培的牽   引電流存在下檢測遠小于1安培的信號電流。

監測機車牽引電流，以確保電力系統不產生干擾信號系統的頻率 當機車裝有變速驅動器時，有可能是驅動器

電子學可以在與信號電流相同的頻率下產生小電流，并導致信號錯誤。 對機車與鋼軌之間的電流進

行監測，以確保不存在有害頻率。 羅可夫斯基線圈對這一應用是很好的，因?yàn)樗峭耆€性的，并且有了合適的濾波技術，即使在大牽引電流的存在下，也有可能提取特定頻率的電流信息。 使用這一原理的大量檢測系統正在使用中。
