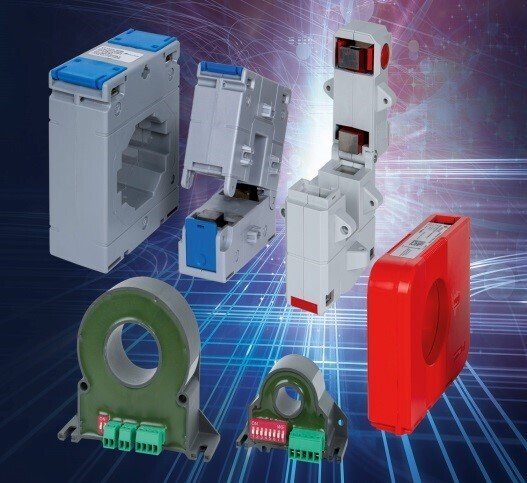

    能源領域中的重要產品組合擴展： 新的剩余電流互感器以及智能AC/DC電流互感器。

    在大電流測量領域，電流互感器是必不可少的。為了保證非常長的使用壽命?？煽啃院蜏?zhǔn)確性是非常重要的參數。通常每一個取樣點都需要一個電流互感器，這也正是這些產品如此重要的原因。

    GMC集團旗下公司CamilleBauerMetrawattAG可以提供的各種電流互感器的選擇。其中包括SIRAXCT系列標準電流互感器，支持1A或5A輸出，可存在4個變型。這些變型包括：繞組電流型，套管型（單相或三相），分裂鐵芯型和緊湊型SC系列鐵芯平衡電流互感器。DACT和KBU系列是測量電力系統中剩余電流所必需的。其利用RCM(剩余電流監視器)使得即使很小的殘余電流(泄漏電流)也可由高精度剩余電流檢測器檢測并傳送到更高級的測量設備(例如SIRAXAM1000/3000、PQ3000/5000等)。這是為了防止在發生故障對人和系統硬件的損壞。典型的應用領域是數據中心、醫院、工廠、公共建筑、購物中心等。

    為了補充剩余電流互感器的產品組合，GMC集團正在向市場推出獨特的智能AC/DC電流互感器。它們的優點是能夠在不同的頻率范圍內測量單相電流高達300AAC（最大800VAC）或400ADC（最大1000VDC），這給予了設計者和系統建設者很大的使用靈活性。在2變電柜中集成的電能表也可選購。這節省了購買單獨的電能表的花費，從而簡化了安裝任務，節省了成本。因此，智能電流互感器非常適合用于監測光伏系統、電池充電系統、UPS系統以及變頻過程。電氣參數可以通過DIP開關或通過ModbusRTU，使用免費的、用戶友好的軟件實用程序進行配置

    隨著汽車電器設備的增加，汽車的靜態電流似乎也越來越大，車輛長期停放電瓶容量不足，會導致汽車無法啟動。那么靜態電流的測試就顯得尤為重要。

    測量前必須保證車輛熄火15分鐘以上，車內用電器都關閉。用分辨率高電流鉗來蓄電池的負極，此時得到的值即為整車的靜態電流值，靜態電流值越小，說明汽車停放的時間可以更長。查閱相關資料，靜態電流為35mA的時候，車輛可以停放一個月，25mA的時候可以停放2個月，11mA的時候可以停放3個月，目前市面上的車輛大部分靜電流都在10~20mA之間，也就是說基本能保證停放2個月。

    對于如此小的靜態電流，我們應該選擇哪款電流鉗呢？德國GMC的METRACLIP63/64是您不二的選擇。特點非常鮮明：

    1.鉗口尺寸可選擇：METRACLIP63:5mm直徑METRACLIP64:30mm直徑

    2.DC電流分辨率高：

    METRACLIP63:0.1...±50.00mA量程時，分辨率為0.01mA，精度為±1%rdg.±5digits；

    METRACLIP64:0.1...±99.99mA量程時，分辨率為0.01mA，精度為±1%rdg.10digits；

    例如，標準電流值為10mA的情況下

    METRACLIP63誤差為±（1%*10mA+0.05mA）即：±0.15mA

    METRACLIP64誤差為±（1%*10mA+0.10mA）即：±0.2mA

    由此可見METRACLIP63/64型電流鉗是非常適合于靜態電流測試

    描述：SIRAXBT7200/BT7250和SIAXBT7300/BT7350系列是具有集成電能表功能的電流互感器，用于監測單相交流和直流應用。最大電流可達300AAC或400ADC，最大電壓可達1000VDC或800VAC，因此可廣泛使用該裝置。


   交直流電流互感器特點

    ?PBT耐破塑料外殼

    ?根據UL94V0標準的阻燃和自熄

    ?雙向能量測量

    ?最大電壓范圍高達800VAC/1000VDC

    ?最大電流范圍高達300AAC／400ADC

    ?配置軟件配置

    ?串行RS485Modbus／RTU輸出

    ?DIN導軌或墻壁安裝，用于垂直或水平位置

    應用：具有能量計功能的AC/DC電流互感器具有測量不同頻率范圍的電流的能力，是監測光伏系統、電池充電系統、UPS系統和變頻驅動器的理想解決方案。

    GMC-IProsys工廠位于英國，是專業的電流測試解決方案供應商。我們?yōu)橛脩籼峁I(yè)的OEM制造和標準測量產品。服務眾多的系統集成商、儀器制造商以及能源管理系統供應商。


    應用領域


    工業或住宅電氣安裝測試

    泄漏電流測試

    過程控制（4-20mA），電流回路驗證

    UPS或電池充放電系統

    逆變器、開關電源或工業控制中的波形分析

    汽車應用，如汽車電池引線漏電流測量，ECU睡眠模式檢測和電流分析

    典型客戶一：測試與測量?jī)x器制造商

    產品特點

    可以覆蓋AC和DC電流測量

    測量范圍可以從mA最高至2000ADC和6000AAC

    所有的產品都可以測試快速上升電流（DC至100kHz；AC最高至2MHz）

    我們的技術有更好的外磁場干擾抑制能力，更高的分辨率和帶寬及低的相位漂移。

    典型客戶二：汽車電子廠商或系統集成商

    典型應用

    ECOS系統（電氣檢查系統）

    診斷中的電流分析和漏電流測試

    啟動電流測試

    點火線圈或電噴電流測試

    混合動力汽車診斷

    GMC-IProsys為汽車領域訂制各種鉗口的傳感器

    典型客戶三：能源管理系統供應商

    AC柔性電流傳感器

    適用于萬用表和電能質量分析儀

    ?應用范圍廣，3檔量程：

    3A/30A/300AAC和高帶寬20Hz...100kHz適用于電能質量分析。

    ?由于動態量程以及高靈敏度的傳感器，甚至低電流也可精確測量。

    ?低的導體位置影響以及最小化的漏磁影響。

    ?由于傳感器橫截面僅有6mm，非常適合在狹小空間內使用。

    ?甚至戴防護手套時也可安全操作；無論是打開傳感器，還是調節量程都可單手操作。

    ?長時測量時可選用外部電源供電：

    –MAVOWATT20/30/230/240/270：DC/DC變壓器ISOFLEX-MHXL

    ?電流傳感器防護等級IP50，測量放大器防護等級IP40

    ?極高的安全等級1000V@CATIII,600V@CATIV，

    和較強的過載能力。

    應用：METRAFLEX300M或METRAFLEX300MXBL設計用來安全、精準和靈活的測試母線排和配電箱。線圈在狹小的空間或通道中都可理想使用。

    METRAFLEX系列是利用了羅氏原理的交流電流傳感器。連接到合適的儀器上（萬用表、數據記錄儀、示波器和電能質量分析儀上），便可測試高可達300A的交流電流。

    此柔性電流線圈可以測量難以接近的導體電流。為此，電流傳感器能被放到一個或若干個各種類型和設計的導體上（絕緣線纜，母線排和管線）。

    內部電池可讓測量放大器單獨工作。

    柔性電流傳感器如需外部電源供電用于長時測量，

    請參考附件ISO-FLEX-MHXL。

    技術參數：特征METRAFLEX300M；量程3A30A300A；比例因數110100；輸出變比1000mV/A100mV/A10mV/A

    精度：(45...65Hz)±1%讀數±0.2A1)±1%讀數±1A1)

    噪音3mVeff.1mVeff.0.1mVeff.

    輸出接口1對4mm帶防護的香蕉頭

    特征METRAFLEX300MXBL

    量程3A30A300A

    比例因數220200

    輸出變比500mV/A50mV/A5mV/A

    精度：(45...65Hz)±1%of讀數±0.1A1)±1%讀數±0.5A1)，噪音1.5mVeff.

    輸出接口4針電能質量分析儀接頭

    1.標準條件下： METRAFLEX?300M,METRAFLEX300MXBL

    AC柔性電流傳感器，影響量

    輸出負載，100k為規定，精度頻率范圍20Hz到100kHz(–20%衰減)相角誤差<?1°(45...65Hz)

    位置精度：2.5%讀數

    外部磁場：0.25%測量范圍

    在距離>100mm，從傳感器溫度系數?0.15%讀數/°K

    標準條件

    環境溫度+15?C...+25?C相對濕度20%...75%工作電壓3V?0.5V被測信號頻率45Hz...65Hz

    被測量信號波形正弦功率頻率

    磁場<30A/m

    導體位置導體位于線圈中心，并與線圈面垂直；

    線圈呈圓形

    輸出負載100k

    機械設計

    測量放大器

    尺寸110(H)x65(W)x23(D)mm輸出

    測量信號METRAFLEX300M：

    0.5m同軸電纜，4mm帶防護香蕉頭；METRAFLEX300MXBL：

    0.5m同軸電纜，4針電能質量分析儀專用接頭。

    材料ARNITET06-200SNF雙重絕緣，UL94V-0

    防護IP40依據DINVDE0470Part1/EN60529

    羅氏線圈電流傳感器

    傳感器長度16cm，雙重絕緣

    （可選22cm或31.5cm）傳感器線圈橫截面6mm

    線纜探頭和外殼之間，長度2m材料傳感器Alcryn2070NC

    鎖緊位置LATILATENE7H2WV0

    防護IP50依據DINVDE0470Part1/EN60529

    環境條件

    使用溫度–20°C到+65°C(–4°F到+149°F)

    測量放大器的供電電源

    電源2節AAMN1500LR6堿性電池或

    METRAFLEX300M：

    外部供電(3.5...12VDC/最大100mA)METRAFLEX300MXBL：

    外部供電(2...3VDC/最大100mA)

    電池使用壽命METRAFLEX300M：大約150小時；

    METRAFLEX300MXBL：大約80小時

    外部供電電源

    帶電纜接頭，長0.5m，帶2mm安全插頭

    接頭管式插孔5.5/2.1mm在負中心軸

    顯示功能

    電池狀態LED（橙）“LOWBATTERY”燈亮

    –電池電量太低,

    或

    –外部供電

    過流狀態LED（紅）“OVERLOAD”過載燈亮

    儲存溫度–40°C到+75°C(–40°F到+167°F)濕度15%到85%，無冷凝水

    電氣安全

    安全等級II，雙重絕緣安全標準EN61010-1:2001

    EN61010-031:2002+A1:2008

    EN61010-2-032:2002

    測量等級1000VRMSCATIII,600VRMSCATIV輸出對地電壓最大30V

    污染等級2(傳感器和測量放大器)

    電磁兼容性EMC

    干擾發射EN61326-2:2006classB抗干擾度EN61326-2:2006

    適用的條例和標準

    DINEN61010-2-032

    (VDE0411-2-032)Safetyrequirementsforelectricalequipmentformeasurement,controlandlaboratoryuse–Particularrequirementsforhand-heldandhand-operatedcurrentsensors

    EN60529

    VDE0470Part1Testinstrumentsandtestprocedures

    –degreesofprotectionprovidedbyenclosures(IPcode)

    METRAFLEX?300M,METRAFLEX300MXBL

    AC柔性電流傳感器

    METRAFLEX300MXBL：打開傳感器

    METRAFLEX300MXBL

    GMC電流鉗在汽車行業的應用

    1.長鼻鉗

    ·長而窄的鉗頭，適合測量狹小空間的線束。
    ·高分辨率的開環霍爾原理.

    ·可電池或外部電源供電

    ·測量范圍至60A

    ·典型應用–汽車領域噴油嘴、燃油泵電路等常用檢測工具

    ·客戶–Snap-On（實耐寶）&HellaGutmann（海拉-古特曼）

    2.扁型鉗

    ·適用于狹窄空間的電流測量

    ·成本低

    ·開環霍爾原理.

    ·只能外部供電

    ·高達2000A的測試量程

    ·典型應用–汽車測試中啟動電流測試、電池充電測試及通用的測量工具

    ·客戶–Midtronics（密特電子）,HellaGutmann（海拉-古特曼）,AVL（李斯特內燃機及測試設備公司）,DaimlerChrysler（戴姆勒·克萊斯勒）,Actia（歐科佳）

    3.GPP系列

    ·25and32mm兩種鉗頭直徑
    ·兩種尺寸都可以用開環和閉環霍爾原理.

    ·寬頻DCto100kHz(Closedloop),DCto20kHz(Openloop)both-0.5dB

    ·可以電池或外部電源供電

    ·閉環到300A，開環到2000A的測量范圍

    ·此系列的電流鉗可用于任何需要無損測量電流的場合，比如變壓器、開關電源、工控設備、汽車電子等。

    ·客戶–來自汽車工業和供電系統的龐大群體。

    4.機械鉗

    ·為汽車產線出廠測試設計，堅固耐用

    ·耐磨的硬質塑料或鋁制鉗頭

    ·23and32mm兩種規格

    ·閉環霍爾原理

    ·外部電源供電

    ·鉗頭可以獨立于鉗身單獨供電

    ·為Actia定制了藍牙傳輸模塊

    ·客戶–GIT(Hyundai,Kia)Actia(標志雪鐵龍)Bosch(Ford,Volvo,LandRover,MAN)，賀爾碧格(保時捷)

    5.為客戶提供從產品到系統的個性化定制服務

    可用于系統集成的閉環AC/DC電流傳感器

    GMC-I集團AT系列傳感器特點：

    準確、堅固、多功能、可靠
    兩個型號AT30和AT300

    交流/直流瞬時輸出高達300安培

    單電源和雙電源版本

    精確度高，分辨率達1mA

    鉗口可打開，便于測量接線

    緊湊的輕量化設計

    帶寬范圍DC-100KHz

    DIN式導軌安裝或面板安裝可選

    高達1mA的分辨率：先進的磁路設計使得傳感器精度幾乎不受外部磁場或偏心導線定位的影響

    電磁兼容特性一致性：符合歐洲安全和電磁兼容標準，通過降低電磁干擾的敏感性，確保了高可靠性和安全的產品

    典型使用場合

    鐵路軌道

    電池充電系統

    汽車應用，如汽車蓄電池導線的泄漏電流測量、電子控制單元休眠模式檢測和電流分析

    電信供電線路

    機場照明電路

    NON-INVASIVEAC/DCSPLITCORECURRENTTRANSDUCERS

    MODELAT30AT300

    CurrentRange30ADCorACPEAK300ADCorACPEAK

    OutputSensitivity100mV/A10mV/A

    OutputZeroDrift±1mV/°C±0.1mV/°C

    OutputConnectionVia5pinconnectorPhoenixMC1,5/5-G-3,81or2.9mscreenedcable

    FrequencyRangeDCto100kHz(-3dB)

    Resolution±1mA

    BasicAccuracy±1%ofreading±5mA

    ConductorPositionSensitivity<±0.5%relativetocentrereading

    ConductorDiameter25mmmaximum

    PowerSupply+12V±5%external±15V±10%external

    CurrentConsumption25mA+1mA/Ameasured

    LoadImpedance>10k?

    技術參數

    工作溫度：-20℃至65℃

    溫度系數：±0.02%讀數/℃

    儲存溫度：-20℃至85℃

    防護等級：IP40

    所有精度均在：23?C±1?C時滿足

     我們的新型CP系列AC/DC電流是基于霍爾效應原理的。這些電流鉗使用新的磁芯設計，提供更高的外部磁場抑制，從而改善了整體性能。CP范圍包括3個不同的鉗口尺寸/開口（12,25和32毫米），使其易于進入受限區域內的導體。

    CP系列適用于測量DC-400HZ頻率范。不同型號有4/40A，40/60A和40/400A，帶有4000計數位的液晶顯示器。

    主要優點是：

    非侵入式直流和交流電流測量，高達400A.

    整體精度高，動態范圍寬

    自動量程，自動斷電和自動零點

    1mA的分辨率用于泄漏電流測量

    顯示保持模式，方便使用。

    方便進入受限區域。

    優越的外部磁場場抑制。

    改進的導體位置靈敏度

    模擬輸出用于波形分析（CP61）

    可以根據用戶要求定制

    典型應用：

    電氣維護、修理和機器安裝和啟動應用分析

    汽車或卡車中的漏電電流或起動電流分析

    太陽能電池板的安裝和維護

    過程控制應用中的4～20mA電流回路測試

    高時鐘頻率下逆變器電流的控制

    汽車應用：

    -獨立電池泄漏電流測量

    -ECU（電子控制單元）需要高精度和高分辨率的睡眠模式的檢測

    I國內外研究現狀

    磁通門是利用被測磁場中高導磁鐵芯在交變磁場的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場的一種傳感器。磁通門傳感器也稱磁強計，由探頭和接口電路組成，具有分辨率高(高可達10-11T)、測量弱磁場范圍寬(在10-8T以下)、可靠、簡易、經濟、耐用、能夠直接測量磁場的分量和適于在高速運動系統中使用等特點。磁通門傳感器的研究起始于1928年，幾年后才出現了利用磁性材料自身磁飽和特性的磁通門磁強計，它被用來測量1mT以下的直流或低頻交流磁場。1936年，Aschenbrenner和Goubau稱達到了0.3nT的分辨率。在第二次世界大戰中，用于軍事探潛的磁通門傳感器有了較大的發展。

    用電流傳感器作為電氣設備絕緣在線檢測系統的采樣單元，已得到業內人士的共識。目前，電流傳感器有多種類型，如霍爾傳感器、無磁芯電流傳感器、高導磁非晶合金多諧振蕩電流傳感器、電子自旋共振電流傳感器等。由于電力系統使用環境的特殊性，許多傳感器存在自身的局限性。目前應用于電力系統的電流傳感器多是以電磁耦合為基本工作原理的，從采樣方式上分，這類傳感器主要有直接串入式、鉗式、閉環穿芯式三種。大量的研究試驗表明，基于“零磁通原理”的小電流傳感器更適合電力系統絕緣在線檢測的要求。本文所述小電流傳感器即是以磁通門技術為基本原理，加上閉環控制在電子電路中的應用，使小電流傳感器具有高精度、高穩定度、抗干擾能力強等優點[1]。

    磁通門是一種磁測量傳感器。由于它在動目標中可以極敏感地感應地磁強度,早在本世紀30年代就被應用于航磁測量部門。近20年來,在物理學、電子技術、金屬冶煉等方面取得的巨大成果,使磁通門在弱磁測量、抗電磁干擾、耐高溫、可靠性、壽命、價格方面取得了前所未有的進展。在地質勘探和石油鉆井中,包括磁通門在內的敏感元件提供的有關鉆頭前進方向的信息,使按設計井身軌跡實現高質量定向—水平鉆井成為可能。

    我在這里簡單列舉幾個國際上取得的成果。MilanM.Ponjavic等人提出了一種自激震蕩的磁通門傳感器模型，對在模型中影響傳感器工作的主要特性都進行了討論[2]。Q.Ma等人設計了一種新型DC傳感器，這種新型DC傳感器可以有效提高測量的準確度，同時具有良好的線性度。這種傳感器是基于磁勢自平衡和反饋補償?shù)腫3]。EyalWeiss等人研究了一種正交磁通門傳感器，這種傳感器不僅改善了磁通門的等效磁噪聲，而且簡化了磁通門的輸出過程[4]。Szewczyk,R課題組為我們呈現了一種雙軸微型化磁通門傳感器，這種傳感器的鐵芯由鐵鈷合金制造，并且依托于PCB多層技術，同時為磁通門的進一步微型化提供了依據[5]。GuillermoVelasco-Quesada等人設計了一種大電流測量裝置，并且通過增加開關電源和產生磁補償電流開關使得在功率方面取得了很大的提高[6]。

    II磁通門技術原理

    磁通門傳感器是利用被測磁場中高導磁率磁芯在交變磁場的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場的。這種物理現象對被測環境磁場來說好像是一道“門”，通過這道“門”，相應的磁通量即被調制，并產生感應電動勢。利用這種現象來測量電流所產生的磁場，從而間接的達到測量電流的目的。

    磁通門現象是變壓器效應的伴生現象,也服從法拉第電磁感應定律。我們從簡單的單鐵心磁通門探頭來說明其工作原理。如圖1,在一根鐵心上纏繞激磁線圈和感應線圈,鐵心由軟磁材料制成,其橫截面面積為S,磁導率為μ,載流激磁線圈在鐵心上建立的激磁磁場強度為H,感應線圈的有效匝數為W2。

    在未認定S、μ、H和W2中的任一參數為不變量，根據法拉第電磁感應定律,感應線圈上應產生的感應電勢為：

    e=-10（W2μHS）（1）

    如果S和W2都不變,鐵心遠離飽和工作狀態,其磁導率μ常數,這個物理模型中的感應電勢e將僅僅是激磁磁場強度H變化的結果。如果激磁磁場強度

    H=Hmcos(2πf1t)(2)

    式中:Hm為激磁磁場強度幅值;f1為激磁電源頻率。則式(1)變?yōu)?br/>
    e=2π×μW2SHmsin(2πt)(3)

    這是理想變壓器效應的數學模型。

    實際變壓器效應數學模型應為：

    e=2π×f1(t)W2SHmsin(2πf1t)－W2SHmcos(2πf1t)(4)

    然而,鐵心磁導率μ(t)無正負之分,是個偶函數。將μ(t)展為傅立葉級數時,可得：

    μ(t)=μ0m+μ2mcos4πf1t+μ4mcos8πf1t+...(5)

    式中:μ0m為μ(t)的常值分量;μ2mμ4m分別為μ(t)的各偶次諧波分量幅值。

    將式(5)代入式(4),得：

    e=2π×f1W2SHm[(μ0m+0.5μ2m)sin2πf1t+1.5×(μ2m+μ4m)sin6πf1t+2.5×(μ4m+μ6m)sin10πf1t+...(6)

    由上可知,考慮鐵心磁導率產的變化后感應電勢,將出現奇次諧波分量?？紤]環境磁場實際施加在鐵心軸向的分量HOL時,式(4)將變成：

    e=2π×f1μ(t)W2SHmsin(2πf1t)－W2SHmcos(2πf1t)－W2SHOL(7)

    當比鐵心飽和磁場強度和激磁磁場強度幅值Hm都小得多時,它對鐵心磁導率μ(t)的影響可以忽略。單獨由HOL引起的感應電勢e的增量eHOL為:

    e=()=－2π×f1W2S(2μ2msin4πf1t+4μ4msin8πf1t+6μ6msin12πf1t+...)(8)

    式(8)證明只要鐵心磁導率μ隨激磁磁場強度而變,感應電勢中就會出現隨環境磁場強度而變的偶次諧波增量e(HOL)。

    當鐵心處于周期性過飽和工作狀態時,e(HOL)將顯著增大。利用這種物理現象就可以測量環境磁場。但與變壓器效應相比較,其感應線圈輸出的磁通門信號。e(HOL)相當微弱。為實現精確測量,可設計成差分輸出探頭來消除磁通門探頭變壓器效應的感應電勢。

    III存在的問題

    電流測量方法主要包括：分壓電阻、電流互感器、霍爾電流傳感器、Rogowski線圈(羅氏線圈)、磁通門電流傳感器、磁阻電流傳感器。其中霍爾電流傳感器和磁通門電流傳感器能夠檢測交流和直流?；魻栯娏鱾鞲衅髂軌驒z測幾千安培的電流，精度范圍在0.5%和2%之間，但是霍爾電流傳感器的檢測精度受溫度和外界磁場影響較大，這就限制了霍爾元件的應用范圍[6]。

    多年來磁通門傳感器廣泛用于地質勘探和太空探測中，傳統的磁通門傳感器還應用于弱磁場檢測，比如地磁場探測、鐵礦石探測、位移檢測和無損檢測等方面[7]。由于二次諧波解調電路的復雜性和工業磁材料性能的限制使得這種傳感器對于一般工業應用來說過于昂貴。近年來隨著軟磁材料的快速發展和電子元件價格的下降使得磁通門電流傳感器經濟價格上可與霍爾傳感器進行相比。同時，對于直流測量應用的性能優越，磁通門電流傳感器不失為一種好的選擇。與霍爾傳感器相比，磁通門電流傳感器具有低溫漂和低漂移的優點。由于磁通門電流傳感器的磁芯工作在周期性的飽和與非飽和狀態，所以磁場偏移得到有效抑制，同時保證了磁通門電流傳感器較高的測量精度。

    由于磁通門能夠檢測的最大磁場不過數十高斯，所以磁通門僅適用于微弱的直流或者低頻交流電流的檢測。復雜的二次諧波處理電路以及鐵磁材料性能的限制，使得磁通門電流傳感器成本較高，在工業領域的應用中存在著局限性。

    IV應用現狀及前景預測

    磁通門從其問世以來得到了不斷的發展和改進，被廣泛應用在各個領域，如地磁研究、地質勘探、石油測井、空間磁場探測、磁性導航、武器偵察、探潛、磁性材料測試和材料無損探傷等弱磁場探測的各個領域。近年來，磁通門在宇航工程中也得到了重要應用，例如，用來控制人造衛星和火箭的姿態，測繪太陽的“太陽風”和帶電粒子相互作用的空間磁場、月球磁場、行星磁場以及星際磁場的圖形等。美國宇航局(NASA)目前正在制訂的一項雄心勃勃的微型儀器技術開發計劃，主要目的是發展適合21世紀的小型、低價、高性能航天器，利用MEMS技術對航天器有效載荷的某些機電部件進行微型化，以極大地減小各種科學儀器和傳感器的體積和質量，提高探測器的功能密度。美國噴氣推進實驗室(JPL)稱這些微型儀器將是新的微型實驗室的心臟，它們主要包括：火星登陸器、微加速度計、微磁強計、微濕度計、微氣象站、微地震儀、微集成相機、微成像光譜儀以及微推進器等。由此可見，微型磁通門在其計劃中的位置。

    目前磁通門技術的發展方向有：1、提高分辨率。2、提高測強精度。3、提高分辨率、帶寬和精度的綜合技術水平。4、提高測量上限。5、提高分辨率、精度和拓寬量程的綜合技術水平。6、研制簡易型、微型化和元件化磁通門器件。

    傳統制造磁通門的方法是在高導磁鐵芯上用機械的方法纏繞上勵磁線圈和感應線圈制成探頭，再與接口電路連接起來，這種方法制作的磁通門在體積、質量以及功耗等許多方面都難以實現微型化。目前，利用MEMS技術與半導體集成電路工藝相結合是研制微型磁通門傳感器的突破口。

    微型磁通門傳感器的研究方向如下：①系統化，將探頭與接口電路完全集成在一個芯片上，制成真正的磁通門MEMS系統;②陣列化，根據需要在一個芯片上制作一系列磁通門探頭不僅可以提高傳感器的性能，也可完成某些特定的功能，如制作微型磁羅盤;③利用微加工技術，從而提高磁通門傳感器的性能，特別是磁芯的性能;④利用計算機模擬與仿真軟件對磁通門的接口電路進行模擬優化，提高電路的性能;⑤利用計算機對微型磁通門探頭結構進行模擬計算，以縮短設計周期，提高研究效率，進一步降低成本;⑥向?qū)嵱没?、商品化方向發展，從而促進相關產業的發展。

    現在一些國際上的公司已經將傳感器微型化進行了生產，并取得不錯的成績，以霍爾傳感器的應用廣泛，已實現產品化。劍橋大學將磁通門原理制成測量探頭應用在PCB板上，成功制得了產品。

    V參考文獻

    [1]吳嘉慧，施文康，“磁通門技術在檢測中的應用”，國內技術12期，2000.

    [2]A.Q.Ma,“DCsensorbasedonmagneticpotentialself-balanceandfeedbackcompensation，”IETSoftware,vol.3.no.4,pp.312-316,2009.

    [3]EyalWeiss,“OrthogonalFluxgateEmployingDigitalSelectiveBandpassSample,”IEEETransMagn,vol.48.no.11,pp.4089-4091,2012.

    [4]MilanM.Ponjavic,“NonlinearModelingoftheSelf-OscillatingFluxgateCurrentSensor,”IEEESensorsJ.,vol.7.no.11,pp.1546-1553,2007.

    [5]PiotrFrydrych,“Two-Axis,MiniatureFluxgateSensors,”IEEETransMagn,vol.48,no.4,pp.1458-1488,2012.

    [6]GuillermoVelasco-Quesada,“Designofalow-consumptionfluxgatetransducerforhigh-currentmeasurementapplications,”IEEESensorsJ.,vol.11.no.2,pp.280-287,2011.

    [7]RipkaP,BillingsleySW.Fluxgate:Tunedvs.untunedoutput,IEEETrans.Magn.1988,(34),1303-1305

    [8]Kaluza,AGrüger,HGrüger.Newandfutureapplicationsof?uxgatesensors.Sens.ActuatorsA,Phys,2006,(106):48–51
