霍爾電流傳感器如何使用：

摘要：本文將介紹如何正確使用霍爾電流傳感器，包括傳感器的安裝、連接以及數據讀取方法。詳細講解將幫助您更好地使用這一關鍵的技術設備。

在現代電子技術應用中，霍爾電流傳感器被廣泛應用于電流檢測和控制領域。對于許多工程師和技術人員來說，了解如何正確使用這一關鍵設備至關重要。

安裝事項。在安裝霍爾電流傳感器之前，必須確保電路處于停電狀態。將傳感器的輸出端口連接到指定的測量?jī)x器，并確保電路連接牢固。傳感器通常需要直接與被測電路相連，因此請務必仔細閱讀產品說明書，并按照指示正確地安裝傳感器。

然后是連接方式。在正式進行連接之前，必須檢查傳感器和測量?jī)x器的接口是否匹配。通常，霍爾電流傳感器提供了兩根引線，紅色為正極，黑色為負極。根據接口的設計，選擇正確的連接方式，并保證連接牢固可靠。務必查看產品說明書以獲取更詳細的連接指南。

之后是數據讀取。在完成安裝和連接后，我們需要通過測量?jī)x器讀取傳感器所提供的電流數據。根據具體型號和使用方式，讀取方法可能略有不同。通常，用戶需要在測量?jī)x器上選擇電流測量功能，并確保相關參數設置正確。在讀取期間，應該注意傳感器和測量?jī)x器的工作狀態，以確保數據的準確性。

正確使用霍爾電流傳感器需要注意安裝、連接和數據讀取。確保在安裝過程中遵循產品說明書，連接方式正確可靠，并在使用過程中注意儀器設備的狀態。只有正確使用這一關鍵的技術設備，我們才能更好地檢測和控制電流，提高工作效率和安全性。

霍爾電流傳感器測試的影響因素：

摘要：本文將介紹霍爾電流傳感器測試的影響因素。對霍爾電流傳感器進行測試時，影響測試結果的因素包括：供電電源穩定性、環境溫度變化、傳感器安裝位置、信號線干擾等。了解并控制這些影響因素，可確保測試結果的準確性和可靠性。

霍爾電流傳感器是一種用于測量電流的設備，廣泛應用于各種電氣和電子設備中。但在測試霍爾電流傳感器時，我們需要注意到一些影響測試結果的因素。

供電電源的穩定性對測試結果有很大影響。供電電源的電壓波動或電源噪聲都可能導致測試結果的誤差。因此，在測試霍爾電流傳感器時，我們需要確保供電電源的穩定性。可以使用穩定的電源或者使用電壓穩定器來提供穩定的電源。

環境溫度的變化也會對測試結果產生影響。霍爾電流傳感器的靈敏度會隨著溫度的變化而有所變化。因此，在測試中需要注意環境溫度的變化情況，并進行相應的溫度補償。

傳感器安裝位置也是影響測試結果重要因素之一。傳感器的安裝位置不同，對電流的感應程度也會有所差異。因此，在測試時需要選擇合適的安裝位置，并確保傳感器與被測電流的正確接觸。

信號線的干擾也可能對測試結果產生不利影響。信號線與其他電源線或電源設備的干擾可能導致測試結果的誤差。為了減少信號線干擾，我們需要采取一些措施，例如使用屏蔽線來減少干擾。

了解和控制這些影響因素對于測試霍爾電流傳感器的準確性和可靠性非常重要。通過確保供電電源的穩定性、注意環境溫度變化、選擇合適的傳感器安裝位置以及減少信號線干擾，我們可以獲得可靠且準確的測試結果。

1、標準額定值IPN和額定輸出電流ISNIPN指電流傳感器所能測試的標準額定值，用有效值表示（A.r.m.s），IPN的大小與傳感器產品的型號有關。ISN指電流傳感器額定輸出電流，一般為10~400mA，當然根據某些型號具體可能會有所不同。

2、線性度：線性度決定了傳感器輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。

3、偏移電流ISO：偏移電流也叫殘余電流或剩余電流，它主要是由霍爾元件或電子電路中運算放大器工作狀態不穩造成的。

4、溫度漂移：偏移電流ISO是在25℃時計算出來的，當霍爾電極周邊環境溫度變化時，ISO會產生變化。因此，考慮偏移電流ISO的最大變化是很重要的，其中，IOT是指電流傳感器性能表中的溫度漂移值。

5、精度：霍爾效應傳感器的精度取決于標準額定電流IPN。

6、當欲測量的電流值為IPN/10的時，在25℃仍然可以有較高的精度。

7、過載電流傳感器的過載能力是指發生電流過載時，在測量范圍之外，原邊電流仍會增加，而且過載電流的持續時間可能很短，而過載值有可能超過傳感器的允許值，過載電流值傳感器一般測量不出來，但不會對傳感器造成損壞。

霍爾電流傳感器的測量方法：

☆ 原邊導線應放置于傳感器內孔中心，盡可能不要放偏

☆ 原邊導線盡可能完全放滿傳感器內孔，不要留有空隙

☆ 需要測量的電流應接近于傳感器的標準額定值IPN，不要相差太大

霍爾電流傳感器的使用注意事項：

☆接線時注意接線端子的導電部分，盡量防止ESD沖擊，需要有專業施工經驗的工程師才能對該產品進行接線操作

☆電源、輸入、輸出的各連接導線必須正確連接，不可錯位或反接，否則可能導致產品損壞

☆劇烈震動或高溫也可能導致產品損壞，必須注意使用場合

☆產品安裝使用環境應無導電塵埃及腐蝕性

霍爾電流傳感器測量電流的三種方法：

一、使用霍爾電流傳感器；最大的霍爾電流傳感器可以達到幾十萬A，完全可以檢測，但是成本比較高。

二、羅氏線圈:羅氏線圈只能檢測工作頻率的交流電流，還需要一個外部積分器。最后，全范圍輸出的電壓為原始波形AC0-1V，您可以在下一個轉換中給出數顯表或變送器。

三、如果是交流電流，可以使用交流電流互感器；輸出信號是AC0-1A或者AC0-5A信號，數顯表和變送器都可以接收這個信號。

霍爾電流傳感器應用介紹：

☆ 繼電器保護和測量：在工業應用中，高壓三相輸電線路電流互感器的二次電流，如三個霍爾電流傳感器，按比例轉換為毫伏電壓輸出，然后通過計算放大器放大器和有源濾波器獲得所需的電壓信號，可發送到微機進行測量或處理。在這里，霍爾電流傳感器可以很容易地實現信號轉換，沒有失真，沒有延遲。

☆ 逆變器中的應用：逆變器中，霍爾電流傳感器可以檢測接地故障，模擬量傳感器可以直接側面和交流側面，保證逆變器能夠安全工作。

☆ 由于其響應速度快，霍爾電流傳感器特別適用于計算機中的不間斷電源。

☆ 電子點焊機的應用：霍爾電流傳感器在電子點焊機電源中起測量和控制作用。

☆ 電車斬波器的控制

☆ 直流自動控制速度控制系統的應用：在直流自動控制速度控制系統中，霍爾電流電壓傳感器可以直接取代電流互感器，不僅具有良好的動態響應，而且可以實現轉子電流的好的控制和晶閘管的過載保護。

☆ 交流變頻調速電機的應用：交流電機采用變頻器調速，在世界發達國家得到廣泛應用，有取代直流調速的趨勢。使用變頻器控制電機可以節省10%以上的電能。

☆ 用于電能管理：霍爾電流傳感器，可安裝在配電線路上進行負荷管理。

☆ 接地故障檢測中的應用：可靠接地是保證配電和用電設備安全的重要措施。

☆ 霍爾鉗夾電流表：將磁芯制成張緊結構，將霍爾器件放置在磁芯開口處，將環形磁芯夾在被測電流流過的導線外，以測量流過的電流。這種鉗形表既可以測量交流，也可以測量DC。鉗形表可以檢測各種電源和電氣設備的隨機電流。

☆ 功率測量：改變負載電壓，使其與霍爾器件的工作電流成比例，將負載電流引入磁芯繞組。作為霍爾電流傳感器的測量電流，霍爾電流傳感器輸出的霍爾電壓可以指示功率，從而形成霍爾電源計。

☆ 在電力系統中，電網的諧波含量一般采用電力工頻諧波儀來測試。

☆ 開關電源的應用：現代開關電源是一種功率轉換裝置，將電網的不穩定交流電壓轉換為穩定的直流電壓輸出。

☆ 大電流檢測中的應用:冶金、化工、超導體和高能物理(如可控核聚變)試驗裝置中有許多超大型電流電氣設備。

☆ 用作電磁隔離耦合器：采用霍爾電流傳感器的工作原理，可制成電磁耦合器。

電流傳感器引入：

小型電源設備集成了越來越多的新技術。例如，開關電源、硬開關、軟開關、參數穩壓、線性反饋穩壓、磁放大器技術、數控壓力調節、PWM、SPWM、電磁兼容性等。實際需求直接促進電源技術的發展和進步，為了自動檢測和顯示電流，在過流、過壓等危害中具有自動保護功能和更先進的智能控制，具有傳感檢測、傳感采樣、傳感保護電源技術逐漸成為一種趨勢，檢測電流或電壓傳感器出現在歷史時刻，開始受到我國大電流傳感器多數電源設計者的青睞。

電流傳感器使用注意事項：

電流傳感器中容易出現的故障是電流互感器的短路。電流互感器是指CT一次繞組的匝數較使用時，一次繞組與被測線串聯，二次繞組匝數較多，與測量?jī)x器、繼電器等電流線圈串聯使用。測量?jī)x器、繼電器等電流線圈阻抗很小，因此CT在正常運行時接近短路。

電流互感器二次電流的大小由一次電流決定。二次電流產生的磁勢是為了平衡一次電流的磁勢。如果二次開路，阻抗無限，二次電流等于零，磁勢等于零，則一次電流產生的磁勢無法平衡。然后，一次電流將作用于磁鐵，使鐵芯嚴重飽和。磁飽和度會增加鐵的損壞，加熱電流，電流線圈的絕緣會因過熱而燒壞。

鐵芯上還會產生剩余磁鐵，增加變壓器誤差。嚴重的是，由于磁飽和，交替磁通的正弦波變?yōu)樘菪尾āＴ诖磐焖僮兓乃查g，二次線圈會感應到高電壓，其峰值可達數千伏。如此高的電壓作用在二次線圈和二次回路上，對人和微機的消諧裝置構成嚴重威脅。

因此電流互感器在任何時候都不允許二次側開路運行。

1.和客戶溝通，詳細了解電流傳感器的故障根源和對應的故障現象 – 2,3,4中問題可以通過我們維修工程師的遠程技術支持，請客戶自行解決

2.電池電量是否充足？- 如不足，需更換新電池或及時充電；電池是否有過漏液？-如有漏液，需要清理干凈并更換新電池

3.電源適配器是否有電壓輸出？輸出電壓大小、極性有無問題？- 如有問題需要更新解決

4.在主機端，電流鉗/柔性線圈的型號/量程等有無正確選擇？- 如果沒有需要重新選擇到位

5.將設備加電開機，模擬客戶工況工作，鎖定實際故障現象

6.根據實際故障現象，大致分析，得到可能的失效線路板或元件

7.對可能失效的線路板或元件進行細致檢測分析，定位到失效元件

8.更換失效元件后，將設備重新開機，并反復測試設備，確認修復效果

電流傳感器維修品牌及型號包括：

Prosys: ACP 3000,ACP 3005,ACP 6000,ACP 10000,ACP 3003,ACP 6003,ACP 2005,ACP 1000,ACP 1005,ACP 1003,DRP 503,DRP 504,DRM 503,DRM 504,CP 30,CP 35,CP 305,CP 41,CP 410,CP 1010,CP 1000,CP 1005,CP 2005,ACP 200 M3,ACP 1000 SM,ACP 3000 H32,CP 5_10,CP 50_10,CP 150_10,CP 1800_10,ACP 2015

Dranetz: DRANFLEX 3000XL/24,DRANFLEX 3003XL/24,DRANFLEX 6000XL/24,DRANFLEX 6003XL/24

Gossen Metrawatt：Metraclip 41，Metraclip 410，Metraclip 61，Metraclip 62，Metraclip 63，Metraclip 64，Metraclip 83，Metraclip 84，Metraclip 85，Metraclip 86，CP330,CP1800,TR-2510B,TR-2500B,TR-2520A,TR-2501B,TR-2550B,PR150/SP2B,PR1500/SP8B,METRAFLEX 3001 XBL/24 ，METRAFLEX 3003 XBL/24,METRAFLEX 6001 XBL/24,METRAFLEX 6003 XBL/24,METRAFLEX 300MXBL

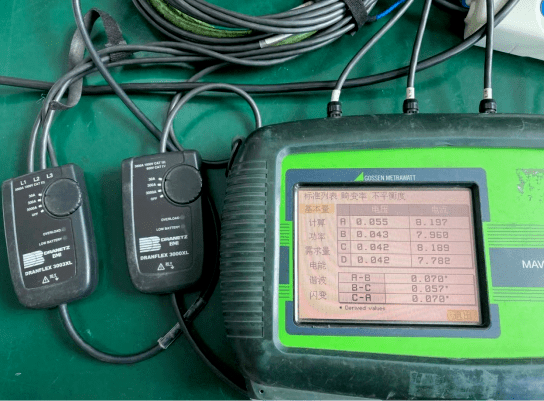

電流傳感器維修圖片：

電流傳感器需維修要注意的事項：

尊敬的客戶：

您好！感謝您選擇了我司的檢測/維修服務，您的滿意是我們永恒的追求。設備檢測/維修開始前，以下條款，請仔細閱讀，如有疑問，請聯系我司總部。

1. 保內設備，非人為原因造成的損壞，我們免費維修--一般要發回國外廠家（原廠要檢測失效情況）。

2.對于非我司賣品，原則上我們無維修義務，如客戶需要我司配合維修，則要加收額外的服務費-- 單臺收費標準( 同一臺設備只收取1次）：數字萬用表2000元；安規測試儀3000元；電能質量分析儀 5000元；直流電源：P系列 5000元，其它系列3000元；太陽能光伏測試儀7000元；功率分析儀 8000元。

3. 我司國內的設備維修流程：

1）客戶填寫維修工單（可至‘聯系我們’頁面掃描工程師微信索?。?/span>

2）客戶快遞設備（附帶工單）

3）GMC-I上海維修中心檢測設備

4）確認可以修復

5）GMC-I天津總部報出維修價格

6）客戶接受報價

7）啟動維修進程

8）反復測試設備OK，維修結束

9）客戶付款到我司賬戶

10）包裝發貨。

4. 設備修復后，從客戶收到設備之日算起，針對原故障點的質保期是3個月，所以我們建議您收到設備后，第一時間確認修復效果。

5. 如果設備經過我司檢測，確認可以修復，但客戶因自身原因放棄維修，我司則要適量收取檢測工時費，檢測工時費600元/小時。

6. 如設備因燒毀，或其它原因確實無法維修，則本次維修不收費。

7. 個別保外設備須出國維修，一般出國前需要交預付款，具體情況，請咨詢我司天津總部：+86 022-83726250 / 51。

8. 本規程的最終解析權歸德國GMC-I中國公司所有。

    鉗形電流表一般的是用來測試交流電流的.它是根據交流蝸流原理制成,與變壓器有點想似,通過電磁磁感應獲得信號的.量直流的電流表都是用串在電路上使用的,但是從理論上,做成直流鉗表是可能行的通的。

    鉗形電流表的工作原理：鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開;被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口，當放開扳手后鐵心閉合。穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連接的電流表便有指示-----測出被測線路的電流。鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5~5級。為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。

    鉗形電流表使用方法

    1、首先正確選擇鉗型電流表的電壓等級，檢查其外觀絕緣是否良好，有無破損，指針是否擺動靈活，鉗口有無銹蝕等。根據電動機功率估計額定電流，以選擇表的量程。

    2、在使用鉗形電流表前應仔細閱讀說明書，弄清是交流還是交直流兩用鉗形表。

    3、由于鉗形電流表本身精度較低，在測量小電流時，可采用下述方法:先將被測電路的導線繞幾圈，再放進鉗形表的鉗口內進行測量。此時鉗形表所指示的電流值并非被測量的實際值，實際電流應當為鉗形表的讀數除以導線纏繞的圈數。

    羅氏線圈的二次輸出為電壓信號，電壓信號大大小與一次電流信號的變化率成正比，需要積分器將信號還原為與一次電流信號成正比的信號。

    輸出跳動說明輸入變化不是恒定的，實際上，正弦波的變化率就不是恒定的，其變化率也是正弦信號。

    如果你測量的是有效值，而一次是穩定的正弦波，那么波動是由干擾造成的，再線路的末端加一個適當大小的電阻（如250Ω）可以提高抗干擾能力。

    柔性線圈帶電電纜識別儀工作原理是將4節干電池經電子技術變換為識別所需的大功率特殊信號，此信號通過專用發射鉗加在待識別帶電電纜的一點，根據電磁感應原理，在該電纜沿線必然產生與發射信號規律一致的感應信號，在測試現場用柔性線圈（羅斯線圈）采樣、放大，逐一檢測現場所有電纜，根據手持接收機指示即可準確找出所加信號之電纜（即待識別電纜）。

    1、直流電壓的測量：測量前先將鉗形表的檔位旋鈕調到直zhi流電壓的檔位，將鉗形表的表筆接到所需測量的設備電壓上，注意紅色表筆接電壓正極，黑色表筆接電壓負極。

    2、交流電壓的測量：測量前先將鉗形表的檔位旋鈕調到交流電壓的檔位，將鉗形表的表筆接到需測量交流電壓的的設備上，測量交流電壓不用區分正負極。

    3、交流電流的測量：測量前先將鉗形表的檔位旋鈕調到交流電流的檔位，將鉗形表的鉗子夾在需要測量電流的線路外面，則屏幕會顯示所測量線路的電流大小，注意所測線路必須是單根。

    4、直流電流的測量：測量前先將鉗形表的檔位旋鈕調到直流電流的檔位，將鉗形表的鉗子夾在需要測量電流的線路外面，則屏幕會顯示所測量線路的電流大小。

    鉗形表是一種用于測量正在運行的電氣線路的電流大小的儀表，可在不斷電的情況下測量電流。鉗形表實際上是一個電流互感器，卡住的電線就相當于互感器一次線圈，當電線中有電流時，就會在表的鐵芯中產生磁通，然后在表是二次線圈中感應出電流，這個電流就等于一次線圈中的電流乘以一次線圈的匝數（就是一根電線，所以是一匝）除以二次線圈的匝數，然后根據這個關系，就可以換算出電線中的電流了。

    鉗型電流表一般的是用來測試交流電流的.它是根據交流蝸流原理制成,與變壓器有點想似,通過電磁磁感應獲得信號的.量直流的電流表我都是用串在電路上使用的,但是從理論上,做成直流鉗表是可能行的通的.我記得曾經在初中試驗時,用一根磁化針一條細線,平行的懸在直流導線上方,磁化針可根據電流方向指示的。

    當鉗形電流表夾入一條相線時，就等于有了一次繞組。此時工作電流就在鉗形電流表鐵心回路感應出磁通，磁通穿過二次繞組感應出二次電壓并在二次負載中形成電流。這個二次電流的大小和一次電流成正比，這樣表頭指示的數值就可以間接地反映一次工作回路電流的大小。所以它不需要斷開電路測量電流。
