CP35 30A AC/DC高分辨率示波器探頭——鉗形電流互感器原理

CP41 40A AC/DC高分辨率真有效值鉗形表——鉗形電流表使用方法

01、高精度

02、高帶寬

03、鉗式開口測量

04、緊湊的設計

直流電流鉗價格

GMC-I集團旗下PROSyS公司提供一系列高性能交直流電流探頭和鉗表。型號CP30和CP35設計使用于萬用表、示波器和其他記錄儀器。CP41是一款真正的顯示電流有效值的鉗表。緊湊型的設計符合新的安全和EMC標準，并以開口鉗夾的方式測量電流，具有高分辨率，量程從mA到30A。采用先進的霍爾效應技術和一種新的磁路設計，提供高帶寬的頻率響應，探頭以高精度和高分辨率測量交流，直流和一些復雜電流波形。所有探頭都給出與被測電流成正比的模擬電壓輸出，這與大部分的測量儀器兼容。探頭特征包括：.

鉗形電流互感器原理

? 直流自動校零和自動斷電

? 測量值保持顯示，方便使用(僅CP41)

? 寬帶寬和低相移用于諧波測量。

? 優越的噪音抑制和外部雜散磁場抑制，包括地球磁場。

典型應用有：

? 逆變器、開關模式電源和工業控制中開關波形的分析。

? 輕工和住宅電氣安裝測試.

? 過程控制應用中的4-20mA電流環測試。

? 汽車應用例如在汽車電池端漏電流的測量，檢測ECU（電控單元）睡眠模式和電流分析都需要高精度和高分辨率的電流鉗。

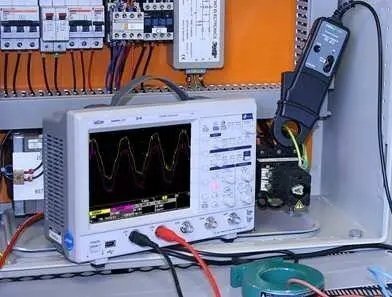

CP35示波器探頭具有較寬的帶寬，DC至100kHz，分辨率為1mA，用于逆變器、開關電源等開關波形的分析。鉗形電流互感器原理

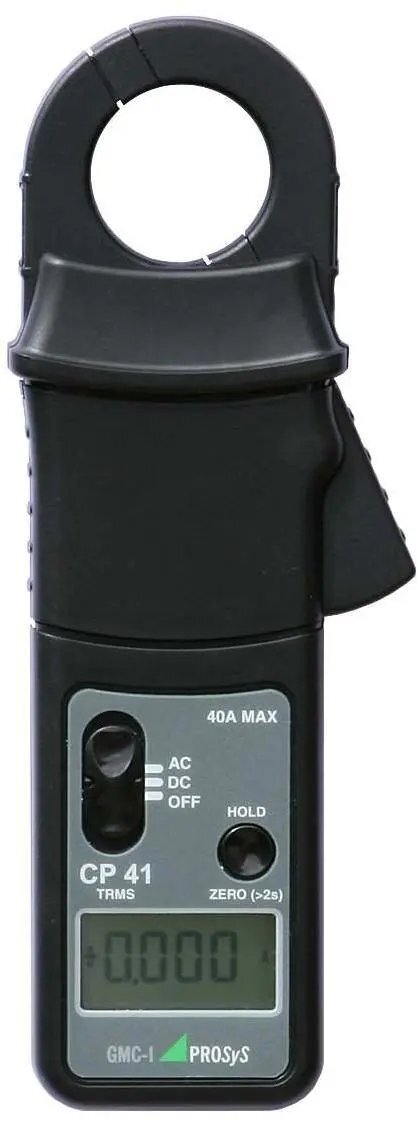

在汽車應用中使用了高精度和1mA分辨率的CP41 TRMS鉗表來測量睡眠模式電流和診斷故障。直流電流鉗價格

鉗形電流表使用方法

帶有液晶顯示屏的電流鉗表-CP系列

我們的新型電流鉗表CP系列基于霍爾效應，這些新型的電流鉗表采用了新型的磁感應線圈，可以更好地抵御外部磁場的干擾，最終可以得到更加優質的測試結果。

CP系列擁有3種不同的閉合尺寸（12mm，25mm,32mm），可以更利于測試封閉區域內的導體。

CP系列適用于測量在直流到400Hz的頻率范圍內的真實均方根和平均響應均方根校準版本的AC、直流和復雜波形。不同型號的范圍包括4/40A、40/60A和40/400A，另有4000計數液晶顯示。

主要優點包括：

1. 非侵入性直流和交流電流測量高達400A

2. 整體精度好，測量范圍廣

3. 自動量程，自動關閉電源，自動清零

4. 漏電電流保護值分辨率為1mA

5. 持續屏顯，方便使用

6. 允許方便地進入受限制的區域的優良設計

7. 優良的外部抗干擾能力

8. 導體測量位置精密度高

9. 波形分析的模擬輸出（CP61）

 其他范圍或特定特征(例如:電流鉗狀態指示打開-關閉)可以滿足您的特定應用和要求。

典型應用：

1.電氣維護、維修和機器安裝和啟動應用程序

2.汽車或卡車中的泄漏電流或啟動電流的分析

3.太陽能電池板的安裝和維護

4.過程控制應用程序中的4-20mA電流回路測試

5.高時鐘率下逆變器電流的控制

6.汽車應用領域的應用程序：

  ①獨立的蓄電池泄漏電流測量值

  ②檢測ECU（電子控制單元）睡眠模式需要高精度和高分辨率

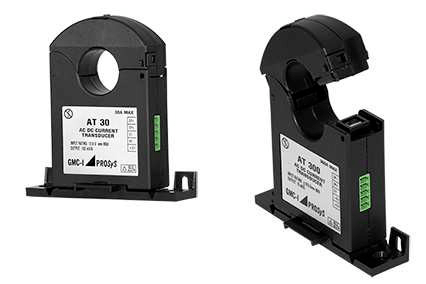

PROSYS AT系列：可用于系統集成的閉環AC/DC電流傳感器

01、特點

準確、堅固、多功能、可靠

■ 兩個型號AT 30和AT 300

■ 交流/直流瞬時輸出高達300安培

■ 單電源和雙電源版本

■ 精確度高，分辨率達1mA

■ 鉗口可打開，便于測量接線

■ 緊湊的輕量化設計

■ 帶寬范圍DC-100KHz

■ DIN式導軌安裝或面板安裝可選

PROSYS AT系列 AC/DC電流傳感器

02、高達1mA的分辨率

先進的磁路設計使得傳感器精度幾乎不受外部磁場或偏心導線定位的影響

03、電磁兼容特性一致性

符合歐洲安全和電磁兼容標準，通過降低電磁干擾的敏感性，確保了高可靠性和安全的產品

04、典型使用場合

■ 鐵路軌道

■ 電池充電系統

■ 汽車應用，如汽車蓄電池導線的泄漏電流測量、電子控制單元休眠模式檢測和電流分析

■ 電信供電線路

■ 機場照明電路

05、PROSYS AT系列 AC/DC電流傳感器技術參數

工作溫度：-20℃至65℃

溫度系數：±0.02%讀數/℃

儲存溫度：-20℃至85℃

防護等級：IP40

所有精度均在：23°C ± 1°C時滿足

■ 有效電流量（50 Hz至 60 Hz）-3相+中性電

■ 3 相或4相羅氏線圈

■ 校準羅氏線圈減緩交替性.

■ 2GB內存可用于儲存非易失性數據

■ 一個usb接口的閃存驅動器用于從記錄儀傳輸數據至電腦

■ 微型usb充電端口

■ 一個2線液晶顯示器和3按鈕鍵盤，以方便設置和數據傳輸。

■ 監測結果保存至內存

■ 記錄最小、最大、平均和峰值電流

■ 液晶屏幕實時顯示

■ 極簡3鍵用戶界面

■ 內置電池續航72小時(無收集動作)

■ 連接方式——藍牙(BLE)和USB

■ 生成CSV格式日志文件，方便傳至電腦安卓應用程序

■ 實時顯示

■ 數據存入

■ 遠程啟動、停止和恢復日志

■ 電子郵件記錄數據

能量收集METSyS數據記錄儀是一個3相可選4相電流數據記錄器。

小型靈活的羅氏電圈電流傳感器支持方便快捷連接至監測電路，同時它的內部配有一次充電可續航72小時的可充電電池，使它可以理想的完成短期負載研究，例如符合NFPA的國家電氣規范(NEC) 2014年第220.87條要求的負載，以及按照加州電氣規范(CEC)的要求進行統一負荷計算。

對于需要長期進行的監測運作，只需將能量收集CT夾在被測量的一個相位周圍，無需連接電源，電池就可以無限續航。

記錄的數據可以通過Android應用程序或USB閃存驅動器訪問。數據以(CSV)文件格式存儲。通過報表生成器或電子表格，可以方便完成數據分析。

這款免費的Android應用程序通過藍牙與METSyS實時日志通訊工具，可以方便地設置日志程序、查看實時數據實現遠程控制，還可以選擇通過電子郵件發送所記錄的數據文件。

GMC-I PROSyS 是一家非侵入式電流測量方案的供應商，同時可以進行其他電氣參數的測量和處理，確保通過能力的安全性。

廠商與客戶緊密合作，了解用戶需求，提供個體化定制方案，使產品更具有競爭優勢。

產品組合包括完整的測量鏈，從傳感器到手持儀器，再到汽車、公共設施和測試、測量市場的測量系統。

PRO ~flex RANGE是一種基于羅氏線圈原理，我司新推出的一款可以靈活地測量多量程交流電流的柔性探測器。

這款探測器是由許多可以打開的，且安裝在主要導體的周圍也不會影響電路的正常工作的空芯傳感器組成。由于他的測量頭式樣多種多樣，他可以用于觸碰各類形狀的或者難以接觸到的導體及母線等。

PRO ~flex RANGE可非常便利地測量直流電流，3相交流電流以及脈沖直流電流。標準量程為30/300/3000A?？稍?V的電壓下分別輸出60/600/6000A。模擬輸出的電壓量與測量的電流值成一定比例。

這款探測器有以下優點：

1. 柔性，輕量，易于安裝。

2. 寬量程

3. 高頻帶寬

4. 無磁滯，飽和或非線性

5. 大容量電池可運行2000h（3相下運行1000h）

6. 內置電源附件

7. 小尺寸測量頭（9.9mm）便于測量封閉空間中的導體

8. 1000V，CATIII，污染等級2

9. IP65（測量頭）

有以下3種基礎配置可供選擇

1. ACP 3000-3 range:包含輸入電壓，可以作為萬用表，示波器以及其他測量儀器的附件

2. ACP 3003-3:用于測量3相交流電流

3. ACP 6000-3和ACP6003-3：用于測量高達6000A的交流電流。

這些探測器可以通過電池供電，也可以通過其他形式的能源供電。其他量程或特殊輸出值可以根據您的需求來進行定制。

典型應用：

1. 連接到大多數測量儀器，包括萬用表、示波器、PQ記錄設備、數據記錄器等

2. 電氣維護、維修和機器安裝和啟動應用程序

3. 中低壓配電裝置

4. 主電網中電流分布分析

5. 諧波分析，功率測量

6. 測量電源和UPS中的峰值負荷

7. 監測電流互感器

8. 開關裝置和保險絲的大電流測試

9. 電動機啟動瞬變值的測量

GMC-I PROSyS 2000A柔性AC電流傳感器探頭

要點

■ 使用羅氏線圈原理測量200mA到2000A的電流

■ 靈活的探頭設計允許進入笨拙或狹窄的空間

■ 先進的磁性設計可確保高測量精度和線性度

■ 高達1MHz的頻率響應支持高速開關損耗的分析

GMC-I PROSyS 用MICRO-flex 2005和ACP 2015擴展了其非侵入式電流測量探頭的范圍, 提供方便，靈活和精確的方式測量200mA到2000A 的交流電流，不需要斷開或破壞初級電路。

MICRO-flex ACP 2005測量交流電流用三個可切換范圍，對應滿量程值的20,200,2000A，使此探頭成為監測電能質量和能源管理應用以及任何市電供電設備，電動機或不間斷電源中電流測量的理想選擇。

它提供了輸出信號，每個量程范圍，滿量程0-2.0v，簡化了與任意數字萬用表，示波器或是記錄儀的連接。探頭的精度為讀數的±1%。

MICRO-flex ACP 2005使用羅氏線圈原理測量交流電流。積分來自線圈的信號會產生一個輸出，這個輸出準確地代表了初級電流。MICRO-flex的設計允許在只能提供有限通道的狹窄空間內進行測量。在ACP 2005中，檢測線圈采用直徑6mm的薄型柔性組件形式。用戶打開回路，將其繞過初級導體，然后將其重新連接到探頭。先進的耦合設計可確保始終如一地閉合回路，并實現完全可重復的結果。

羅氏線圈是空心的，沒有飽和和電路負載問題：該原理因其線性和準確性而著稱。在ACP 2005中，由于偏心導體在磁環路內的定位而導致的測量誤差僅為讀數的±2%：整個范圍內的線性均在讀數的±0.2%之內。三種型號的變體，具有不同的磁環長度，可滿足50,70和100mm的一次電流導體直徑。ACP 2005的頻率響應為20Hz至100kHz。ACP 2015 還可以提供所有相同的功能，并將頻率范圍擴展到1MHz。利用ACP 2015驅動數字存儲示波器，可以詳細檢查功率半導體電路的開關損耗。兩個系列都具有快速響應，并且再現了被測電流的快速變化。

MICRO-flex ACP 2005探頭通過了EN61010-2-032 CAT IV的安全認證，可用于危險區域。它們提供1000v AC rms或DC的最大安全額定電壓。它們可以由兩節AA堿性電池供電，或者由100mA的3v外部電源供電，積分單元的尺寸為110*65*23mm。

關于GMC-I PROSyS

GMC-I PROSyS設計，開發和制造用于電流和電壓測量以及電參數的測量和過程處理的電流探頭，鉗形表，手持式儀器和系統。

該公司提供高度定制的OEM產品和服務，并提供廣泛的標準產品，這些產品通過分布在20多個國家/地區的分銷網絡進行銷售和支持。

GMC-I PROSyS是德國GMC instruments集團在英國的子公司。

PROSyS公司成立于2008年1月，是GMC-I集團的全資子公司。公司位于英格蘭西北部的斯凱默斯代爾。公司專注于電流和電壓測量設備的設計、開發和制造以及電氣參數的測量和處理。測試設備包含電流探頭、鉗式儀表、手持設備等。我們的銷售和工程團隊擁有強大的技術背景，在傳感技術、應用和產品方面有30年的經驗。致力于在汽車、電器、電能質量、測試測量等領域為用戶提供完整解決方案。

汽車行業應用

我們?yōu)槠囆袠I(yè)用戶提供電流信號檢測方案，包括設備的設計和制造、進行OEM代工以及標準設備提供等。現在除了可提供普通電流鉗外，我們還可提供數字式的和無線信號傳輸式的解決方案(射頻、藍牙、USB)，以及現場使用的測試和校準系統。

01、產品特色

■ 電路設計，可提供高外部磁場抑制，減少測量影響；

■ 可精確測量小電流；

■ 有四種從10A到2000A測量的電流鉗；

■ 自動休眠模式，減少電量消耗；

■ 時間及溫度變化下好的穩定性；

■ 動態電流下1mA的分辨率。

02、典型應用

■ 電氣檢查系統

■ 電流和泄漏電流測量診斷

■ 啟動電流測量

■ 點火線圈和噴射器電流測量

■ 電汽混合汽車診斷

能源管理應用

我們?yōu)槟茉垂芾硐到y(tǒng)、電能質量檢測和其他相關工業的電流檢測進行設備設計及定制化制造。我們采用羅氏線圈方式制作一系列的交流柔性電流探頭，用于萬用表，示波器和其他記錄儀器。

01、產品特色

■ 易于在密閉空間插入使用

■ 寬動態范圍，1000V, CAT III，污染等級2級

■ 2000小時電池壽命或外接電源選項

■ 無磁滯、飽和或非線性現象

■ 對電流快速變化有良好的響應能力

02、典型應用

■ 電氣維護，維修和機器安裝

■ 電網電流分布分析

■ 諧波分析，功率測量，高峰負荷的測量

■ 開關設備和熔斷器的大電流測試

■ 電機起動瞬態測量

測試和測量應用

我們設計和制造一系列高性能的交流和交流/直流電流探針和鉗表，用于萬用表、示波器和其他記錄儀器。使用羅氏線圈技術、霍爾效應技術和磁路，我們提供一系列定制和標準的分銷產品。所有的探針都給出與測量電流成正比的模擬輸出，并與許多測量儀器兼容。我們的各種產品(例如我們的METRAFLEX系列)，你可以在GMC-I Messtechnik上找到。我們也私人標簽產品制造商的儀器。

02、產品特色

■ mA級別的AC/DC電流鉗

■ DC自動調零并且設備自動關機功能

■ 高精度、輕便靈活的Rogowski探頭

■ 電力電子應用優越的噪聲抑制性能

03、典型應用

■ 工業和住宅用電安裝試驗

■ 泄漏電流測量

■ 過程控制(4-20mA電流回路驗證)

■ UPS和電池充電系統

■ 逆變器、開關電源和工業控制中的開關波形分析

    開環電流傳感器:通常，開環霍爾效應傳感器使用磁性傳感器產生與感應電流成正比的電壓，該電壓擴大到與導體電流成正比的模擬信號輸出。在其結構上，導體通過磁鐵的中心位置集中磁場，磁鐵傳感器放置在磁鐵的間隙中，如圖1所示。在開環結構中，霍爾效應電流傳感器IC可能對溫度的非線性和靈敏度的漂移產生誤差。

    閉環傳感器使用電流傳感器IC主動驅動的線圈，產生與導體電流相反的磁場。這樣，霍爾傳感器總是在零磁場的工作點運行。輸出信號由電阻器產生，該電阻器的電壓與線圈中的電流成正比，該電流也與繞在磁芯線圈中的電流成正比翻譯細節。

    電流傳感器不僅需要鐵芯，還需要線圈和額外的高功率放大器來驅動線圈。閉環電流傳感器比開環結構復雜，但系統只在零磁場這個工作點運行，消除了與霍爾傳感器IC相關的靈敏度誤差。如果設計合理，閉環和開環霍爾效應電流傳感器通常具有相同的零安培輸出電壓性能，因此兩者的零安培檢測精度非常相似。

    如果要求高精度，通常選擇閉環電流傳感器，可以消除上述系統的靈敏度非線性誤差。在一些應用中，為了更好地控制應用中的電流，需要快速響應來保護IGBT和MOSFET等半導體設備。如果能夠足夠的精度和響應速度，由于其尺寸、功耗等先天優勢，開環傳感器也是理想的選擇。

    電流傳感器是一種檢測設備，它能感覺到被測電流的信息，并能把檢測感覺到的信息按一定規律轉換成電信號或其它符合一定標準要求的形式，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。根據測量原理的不同，電流傳感器主要分為：分流器、電磁電流互感器、電子式電流互感器等。

    電流傳感器包括霍爾電流傳感器、羅科夫斯基電流傳感器和AnyWay變頻功率傳感器，專門用于測量變頻電量(可用來測量電壓、電流和功率)。將超大規模集成電路(VLSI)的工藝技術、計算機輔助設計(CAD)和自動測試技術(ATE)相結合，形成了一套富有成效的、集電流傳感器于一身的、適用于變送器的厚膜電路，使其從設計思想、開發手段到測試方法都有了質的不同。

    電流傳感器將變送器的轉換和輸出電路，即大多數電子電路，都集成在一塊定制的芯片上，從而大大減少了元件的數量，而整機只有CT、PT、電源、大電容、ASIC芯片等少數元件，可以大大提高整機的可靠性和長期穩定性。

    電流傳感器與變壓器類似，電流互感器都是根據電磁感應原理工作，只是變壓器轉換電壓，電流互感器轉換電流。本發明所指的電流互感器是將一次電流大的電流通過一定的變比轉換為二次電流小的電流，從而達到保護、測量等目的。電流傳感器變化率為400/5的電流互感器能把400安的電流轉換成5A的電流，而這主要是為了實現電流轉換和電氣隔離。

    電子式電流互感器包括霍爾電流傳感器、羅柯夫斯基電流傳感器及專用于變頻電量測量的AnyWay變頻功率傳感器（可用于電壓、電流和功率測量）等。與電磁式電流傳感器相比較，電子式電流互感器沒有鐵磁飽和，傳輸頻帶寬，二次負荷容量小、尺寸小、重量輕、是今后電流傳感器的發展方向。

    霍爾原理電流傳感器是基于霍爾磁平衡原理（閉環）和霍爾直測式（開環）兩種基本原理。

    開環電流傳感器的原理：原邊電流IP產生的磁通被高品質磁芯聚集在磁路中，霍爾元件固定在很小的氣隙中，對磁通進行線性檢測，霍爾器件輸出的霍爾電壓經過特殊電路處理后，副邊輸出與原邊波形一致的跟隨輸出電壓，此電壓能夠精確反映原邊電流的變化。

    霍爾電流傳感器可以測量各種類型的電流，從直流電到幾十千赫茲的交流電。

    霍爾電壓、電流傳感器主要用于工業控制和獨立的電壓、電流測量，因此，一般都不標稱與功率測量準確度密切相關的角差指標，因此，不適用于高精度的功率測量。

    隨著變頻技術和節能技術的發展，有必要對各類變頻調速裝置的能效進行準確的評測，而電磁式電壓、電流互感器一般只能準確測量工頻正弦電路的功率。
