    電流互感器是電力系統中很重要的電力元件，作用是將一次高壓側的大電流通過交變磁通轉變?yōu)槎坞娏鞴┙o保護、測量、錄波、計度等使用，本局所用電流互感器二次額定電流均為5A，也就是銘牌上標注為100/5，200/5等，表示一次側如果有100A或者200A電流，轉換到二次側電流就是5A。

    電流互感器在二次側必須有一點接地，目的是防止兩側繞組的絕緣擊穿后一次高電壓引入二次回路造成設備與人身傷害。同時，電流互感器也只能有一點接地，如果有兩點接地，電網之間可能存在的潛電流會引起保護等設備的不正確動作。

    在一般的電流回路中都是選擇在該電流回路所在的端子箱接地。但是，如果差動回路的各個比較電流都在各自的端子箱接地，有可能由于地網的分流從而影響保護的工作。所以對于差動保護，規定所有電流回路都在差動保護屏一點接地。

    電壓互感器的作用是將高電壓成比例的變換為較低（一般為57V或者100V）的低電壓，母線PT的電壓采用星形接法，一般采用57V繞組，母線PT零序電壓一般采用100V繞組三相串接成開口三角形。線路PT一般裝設在線路A相，采用100V繞組。

    電流互感器接地就是為了保證安全，一是設備安全、二是人身安全。因為電流互感器一次繞組與二次繞組間及二次繞組與地之間是有分布電容存在的。那么這個分布電容的分壓使二次繞組對地產生較高電壓。還有就是一次繞組和二次繞組之間的絕緣由于某些原因?qū)е缕茡p，那么一次回路的高壓會直接加到二次回路中，對二次設備和人身安全來說危害甚大。

    所以電流互感器二次側必須接地，而且二次回路有且只有一個接地點，不允許有多個接地點。

    電流互感器和電壓互感器在運行中二次繞組要接地，是防止在互感器絕緣被擊穿后，高壓通過互感器串入低壓，傷及儀表及運行人員，將互感器的二次一點接地，既不影響設備的正常運行，還保障了人員和設備的安全。

    為了保證安全，電流互感器二次側必須接地，在電流互感器二次側有高壓危險時候起到保護作用，來保證人身和設備的安全。

    電流互感器作用：在生產過程中，對系統中各一次設備運行狀況進行監控，來確保電力系統的安全運行。電流互感器通常是將一次回路的大電流變換成與其成正比例的二次小電流，最終將二次側小電流輸出給二次儀表、繼電保護、自動裝置來使用。

    （1）電纜頭和電流互感器的支架應用絕緣物可靠隔離。

    （2）發生單相接地時，接地電流不僅在地中流過，也可能沿著電纜外皮流過。為了防止區外單相接地故障時裝置誤動作，電纜頭接地線應穿過電流互感器再接地。

    1、一個單相電壓互感器的接線，用于對稱的三相電路，二次側可接儀表和繼電器；

    2、兩個單相電壓互感器的V/V形接線，可測量相間線電壓，但不能測相電壓；

    3、三個單相電壓互感器接成Y0/Y0形，可供給要求測量線電壓的儀表和繼電器，以及要求供給相電壓的絕緣監察電壓表；

    4、一臺三相五芯柱電壓互感器接成Y0/Y0/Δ（開口三角形），接成Y0形的二次線圈供電給儀表、繼電器及絕緣監察電壓表等。輔助二次線圈接成開口三角形，供電給絕緣監察電壓繼電器。當三相系統正常工作時，三相電壓平衡，開口三角形兩端電壓為零。當某一相接地時，開口三角形兩端出現零序電壓，使絕緣監察電壓繼電器動作，發出信號；

  1、電流互感器一次側電流：一次繞組串聯在所測量的一次回路中，并且匝數很少。因此，一次繞組中的電流I完全取決于被測回路的負荷電流，而與二次繞組電流大小無關。

    2、電流互感器二次側電流：二次繞組中的匝數N2很多，是一次繞組匝數的若干倍。二次繞組的電流完全取決于一次繞組電流。

    3、電流互感器的二次回路中所串接的負載，是測量儀表和繼電器的電流線圈。它們的阻抗都小，因此電流互感器在正常工作時，二次側接近于短路狀態，這是與普通電力變壓器的主要區別。

    電流互感器一次回路不能接地，電流互感器的一次回路就是被測線路的主回路，電流互感器的一次側是不能接地的，否則會造成嚴重的短路事故。

　　電流互感器的準確級次可以從設備的銘牌看出，也可以用儀器測得，測量的方法是測量在規定的二次負荷變化范圍內，一次電流為額定值時的最大電流誤差。

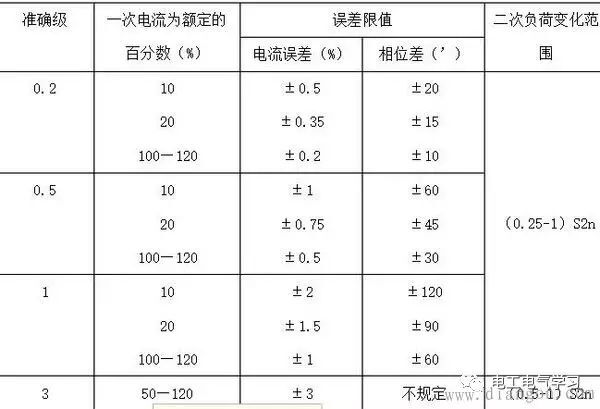

　　準確級與測量數據的對照：

　　電流互感器的準確級：電流互感器根據測量誤差的大小可劃分為不同的準確級。準確級是指在規定的二次負荷變化范圍內，一次電流為額定值時的最大電流誤差。

    電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載串聯。按被測電流大小，選擇合適的變比，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故。


    對于保護用電流互感器的裝設地點應按盡量消除主保護裝置的不保護區來設置。例如：若有兩組電流互感器，且位置允許時，應設在斷路器兩側，使斷路器處于交叉保護范圍之中。

    為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側。為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。

    為了減輕發電機內部故障時的損傷，用于自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為了便于分析和在發電機并入系統前發現內部故障，用于測量儀表的電流互感器宜裝在發電機中性點側。



    電流互感器的誤差及負載：誤差包括變比誤差及相角誤差，繼電保護要求綜合誤差不超過10%，即勵磁電流不超過一次電流的10%，相角誤差不超過70。

    電流互感器產生測量誤差的原因一是電流互感器本身造成的,二是運行和使用條件造成的CT的二次負載阻抗大小對CT準確度有很大影響。

    電流互感器原是CT二次負載阻抗增加的越多,超出所容許的二次負載阻抗時,勵磁電流的數值就會大大增加,使鐵芯進入飽和狀態,在這種情況下,一次電流很大一部分將用來提供勵磁電流,從而使互感器的誤差大為增加。

    電流互感器10%誤差校驗：對于保護用電流互感器,必須按實際的二次負載大小及系統可能出現的最大短路電流進行10%誤差校核。電流互感器10%誤差是繼電保護裝置的電流互感器的最大允許誤差,也是各類保護裝置整定計算依據。

    電流互感器10%誤差測試及計算非常重要,特別是對母差保護、變壓器及發電機保護,由于這類保護的定值較靈敏,它們的整定依據之一就是躲過各側電流互感器按10%誤差計算出來的最大綜合誤差。

    電流互感器的伏安特性其實就是指鐵芯的勵磁特性，互感器使用時電流與電壓的關系，測量所施加的電壓與電流的關系曲線，曲線即是互感器的伏安特性曲線。理論上電流在額定范圍內（容量在額定范圍內），電壓時不會改變的，實際使用中會有所偏差。

    勵磁電流：設置范圍（0—20A）為儀器輸出的高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。

    勵磁電壓：設置范圍（0—1000V）為儀器輸出的高設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。

    電流互感器接線方法：通常讓一次繞組開路，從二次繞組施加額定頻率的交流電壓，所加電壓最大值按相關規程要求。接線方法如上圖，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2，接線無誤后方可測量。

    電流互感器試驗時，可預先選取幾個電流點，逐點測量相應的電壓值。通入的電流或電壓不超過制造廠的規定。當電壓稍微增加一點兒電流增大很多時，說明鐵芯以接近飽和，應極其緩慢的升壓或停止試驗。根據試驗數據繪制伏安特性曲線。

    電流互感器測量伏安特性主要是檢查CT的鐵芯質量，通過鑒別鐵芯磁化的飽和程度來判斷互感器的繞組有無匝間短路等缺陷。

    電流互感器安裝注意事項：

    1、按圖施工，接線正確，導線兩端編號標記應清楚，標號范圍符合規程要求；

    2、電流互感器極性不能接反，相序、相別應符合設計及規程要求，對于差動保護用的互感器接線，在投入運行前必須測定兩臂電流相量圖以檢驗接線的正確性；

    3、二次回路導線或電纜，均應采用銅線，電流互感器回路導線截面不應小于2.5mm2,電壓互感器回路導線截面不應小于1.5mm2；

    4、二次回路導線排列應整齊美觀，導線與電氣元件及端子排的連接螺絲必須無虛接松動現象，導線綁把卡點距離應符合規程要求；

    5、二次回路對地絕緣應良好，電壓回路和電流回路之間不應有混線現象；

    6、電流及電壓回路，均應在互感器二次側出口處一點接地。電壓回路應有熔斷器保護；

    7、盤、柜內二次回路導線不應有接頭，控制電纜或?qū)Ь€中間亦不應有接頭，如必須有接頭時，應采用其所長的接線端子箱過渡連接；

    8、電流互感器出口首個端子排應選用專用電流端子，電流互感器不使用的二次繞組在接線板處應短路并接地。

    電流互感器原理是依據電磁感應原理的，電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來使用，二次側不可開路。

    電流互感器的型號是由2～4位拼音字母及數字組成。通常能表示出電流互感器的線圈型式、絕緣種類、導體的材料及使用場所等。橫線后面的數字表示絕緣結構的電壓等級（4級）。電流互感器型號中字母的含義如下：

    L：在首位，表示電流互感器；

    D：在第二位，表示單匝貫穿式，在型號的最后一個字母時表示差動保護用（部分生產廠用B或C標出）

    F：在第二位，表示復匝貫穿式

    Q：在第二位，表示線圈型，在第四位，表示加強型；

    M：在第二位，表示母線式；

    R：在第二位，表示裝入式；

    A：在第二位，表示穿墻式；

    C：在第二位，表示瓷套式，在第三位，表示瓷絕緣；

    Z：在第三位，表示澆注絕緣；

    J：在第三位，表示加大容量加強型，在第四位，表示加大容量；

    G：在第三位，表示改進型；

    W：在第三位，表示戶外型；
